Nomenclature
Cliquez sur l'image de la pièce pour la télécharger au format eDrawing.
Attention: les images ne sont pas à l'échelle.
Cliquez sur le nom de la matière pour trouver sa définition sur wikipédia dans un nouvel onglet.
| Rep | Image | Désignation (x quantité) | Matière | Observations |
|---|---|---|---|---|
| 1 |  |

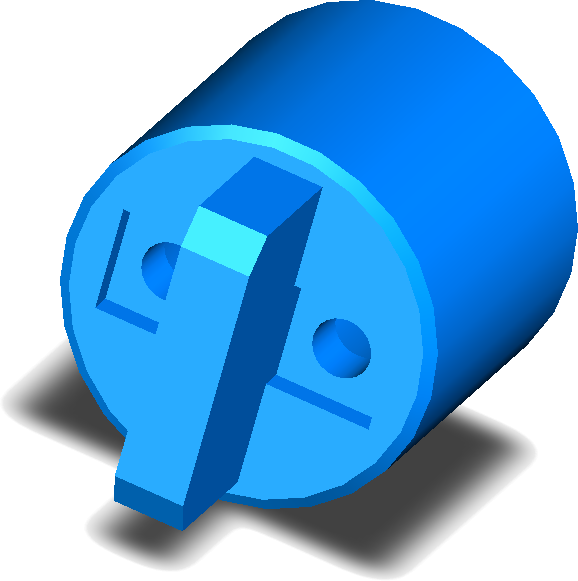

Corps | PF 21 (Bakélite) | |
| 2 |  |

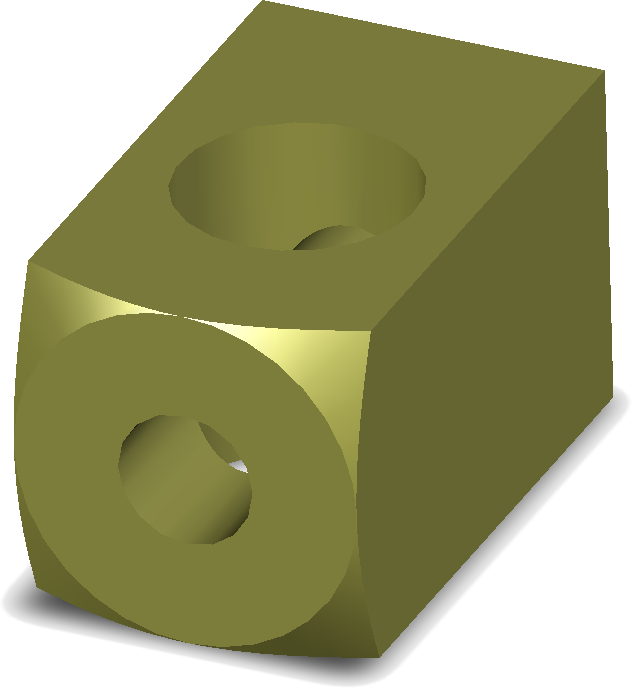

Borne (x2) | Cu Zn 15 | Cadmié |
| 3 |  |

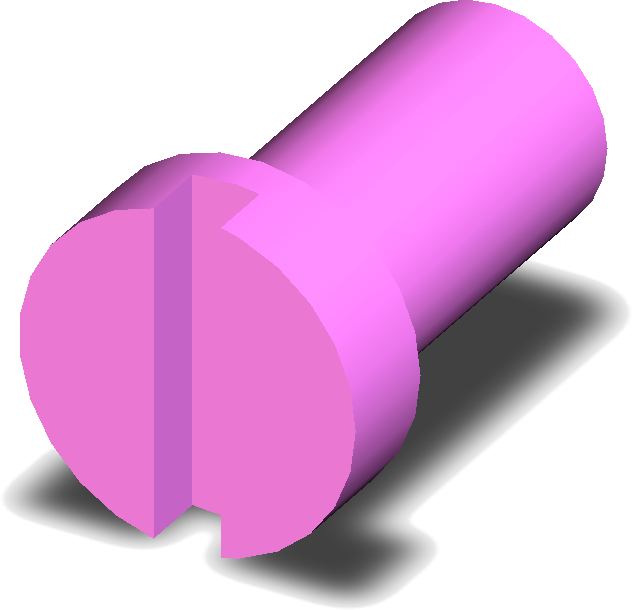

Vis CS M2-4 (x4) | Cu Zn 39 Pb 2 | |
| 4 |  |

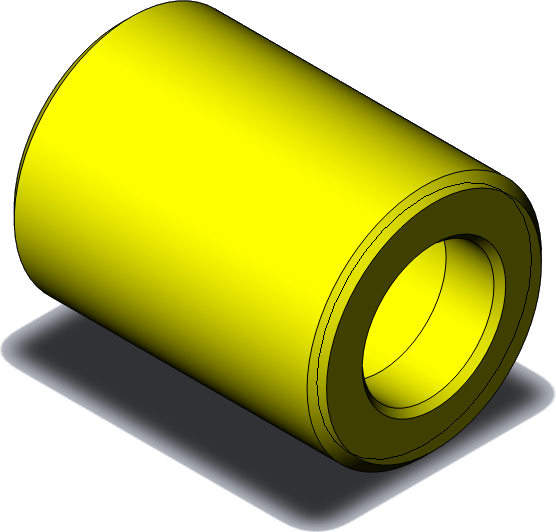

Fourreau | Cu Zn 39 Pb 2 | Cadmié |
| 5 |  |

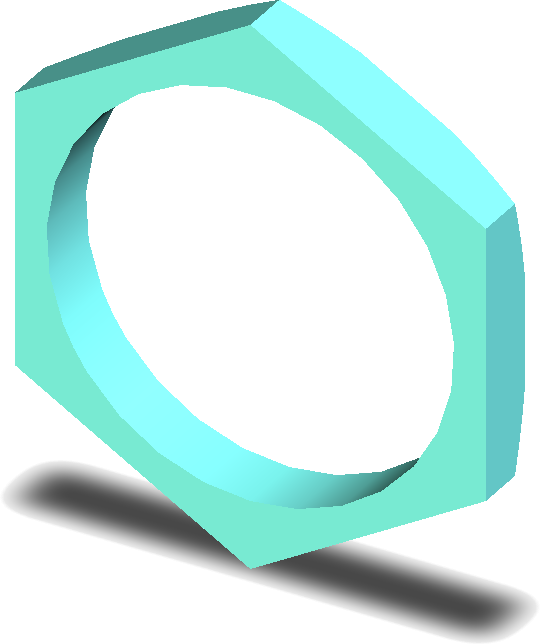

Écrou H M12-1 | Cu Zn 15 | Cadmié |
| 6 |  |

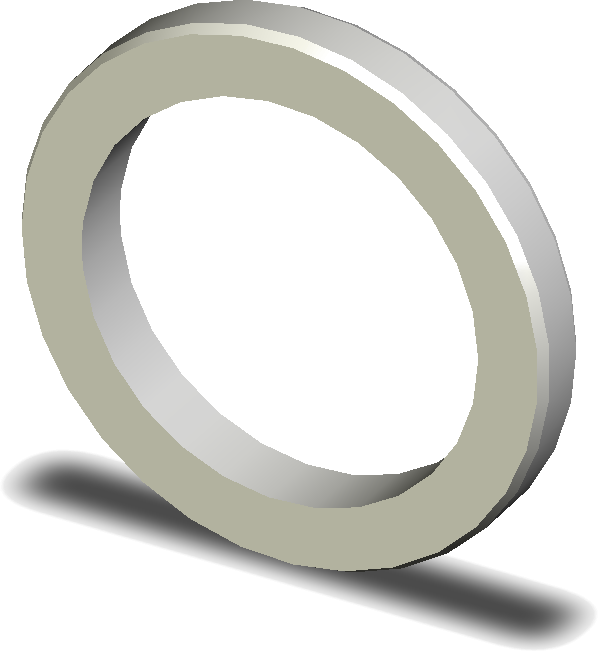

Écrou moleté | Cu Zn 15 | Cadmié |
| 7 |  |

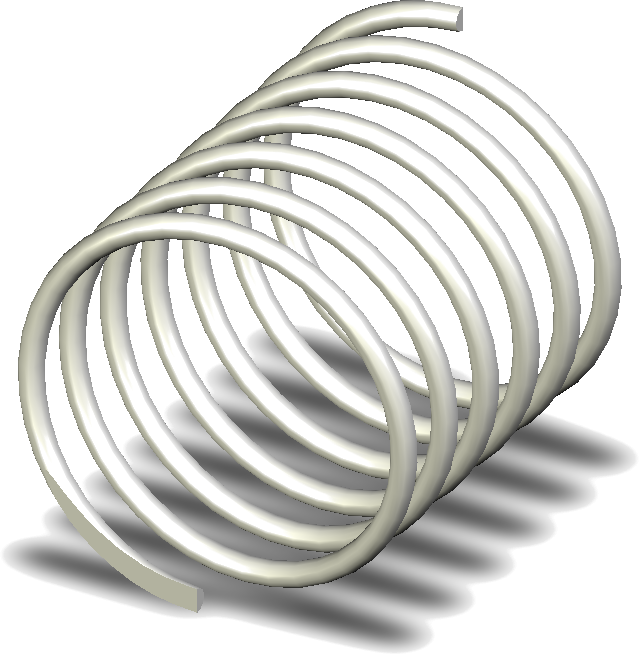

Ressort | 45 Si 8 | |
| 8 |  |
Rondelle de contact | Cu Zn 15 | Étamée |
| 9 |  |

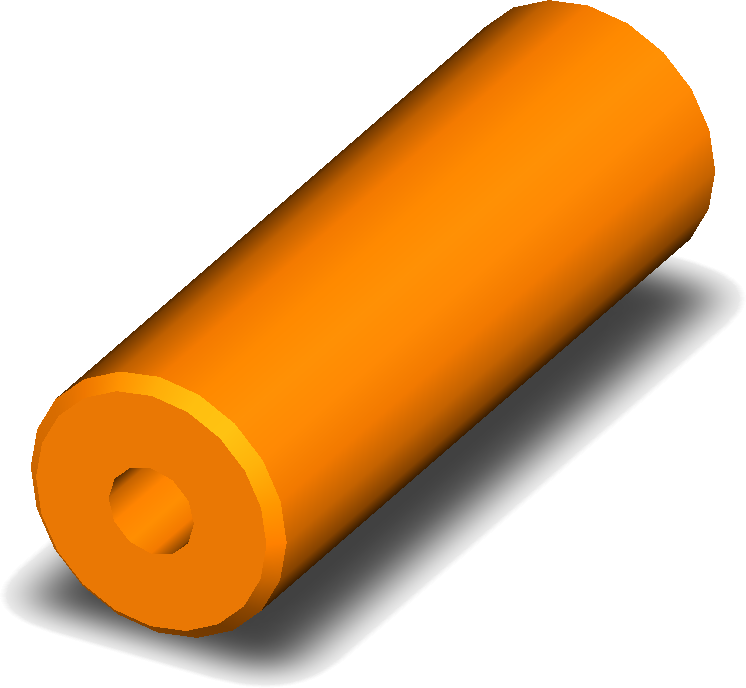

Cylindre de poussée | PF 21 (Bakélite) | Collé dans 11 |
| 10 |  |

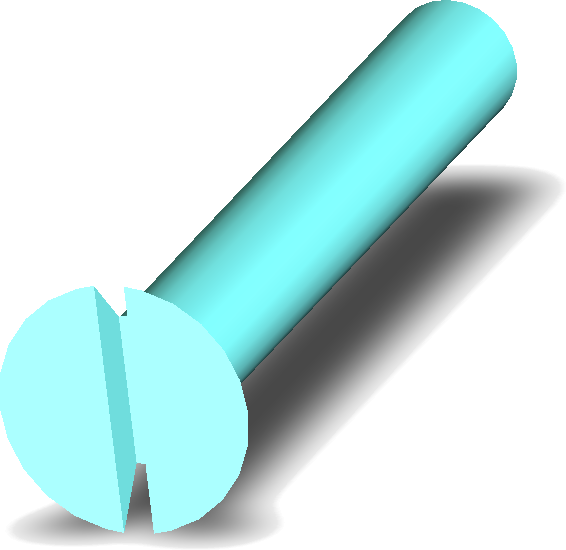

Vis FS M2.5-18 | Cu Zn 39 Pb 2 | |
| 11 |  |

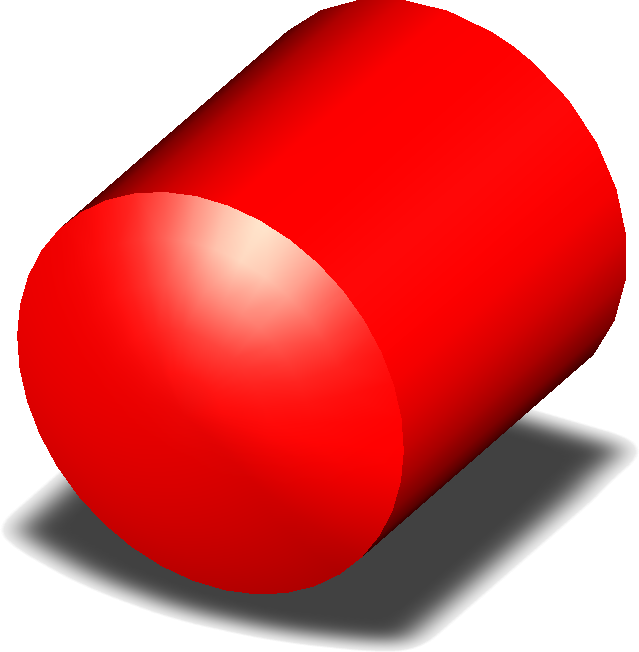

Poussoir | S 235 (E24) | Chromé |
