Nomenclature
Cliquez sur l'image de la pièce pour la télécharger au format eDrawing.
Attention: les images ne sont pas à l'échelle.
Cliquez sur le nom de la matière pour trouver sa définition sur wikipédia dans un nouvel onglet.
| Rep | Image | Désignation (x quantité) | Matière |
|---|---|---|---|

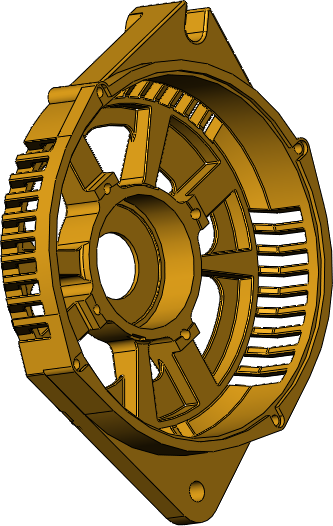

| 1 |  |
carter gauche | |

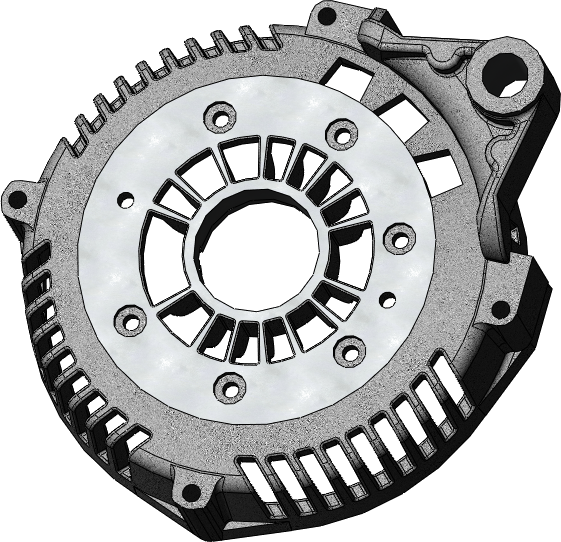

| 3 |  |
carter droit | AU4-G |

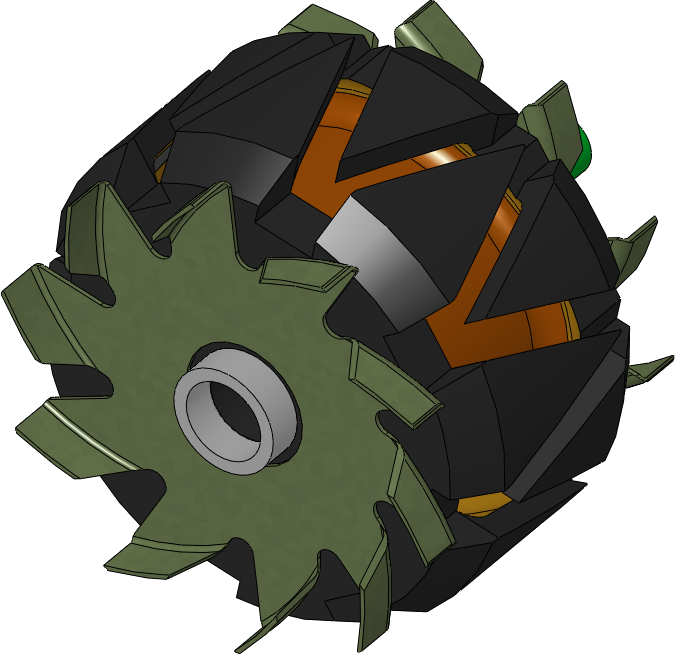

| 4 |  |
rotor à griffes | |
| 5 |  |

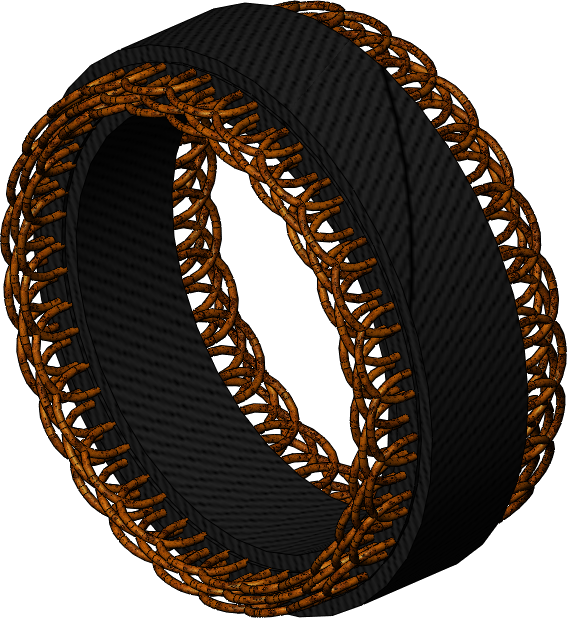

stator | |
| 6 |  |

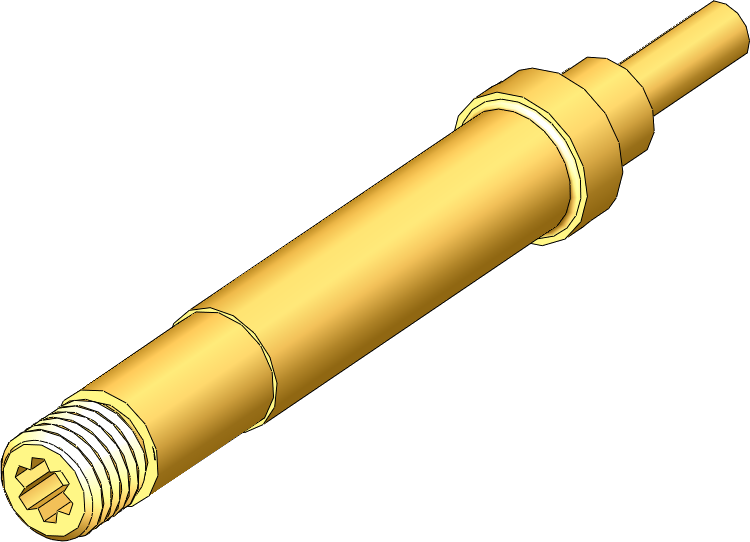

arbre du rotor | |
| 10 |  |

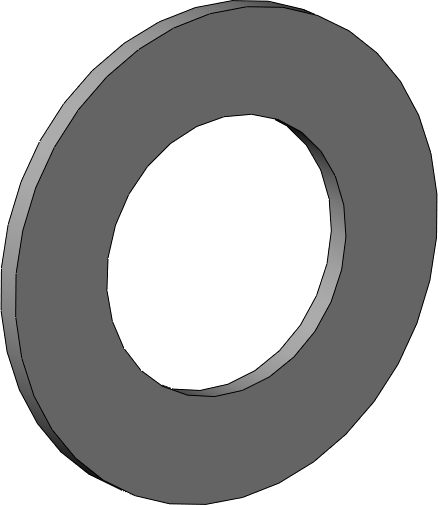

rondelle | |
| 11 |  |
poulie pour courroie polyV | |

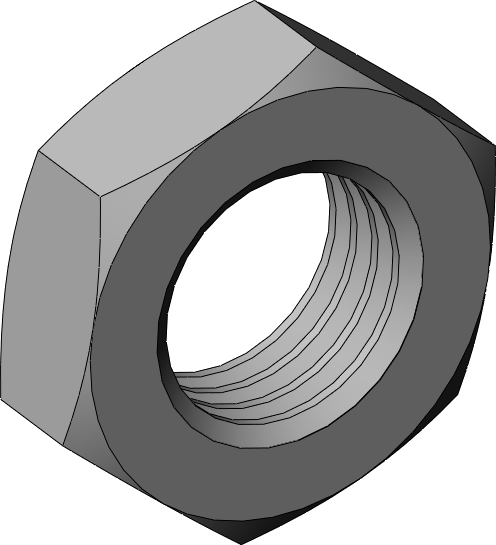

| 12 |  |
écrou | |

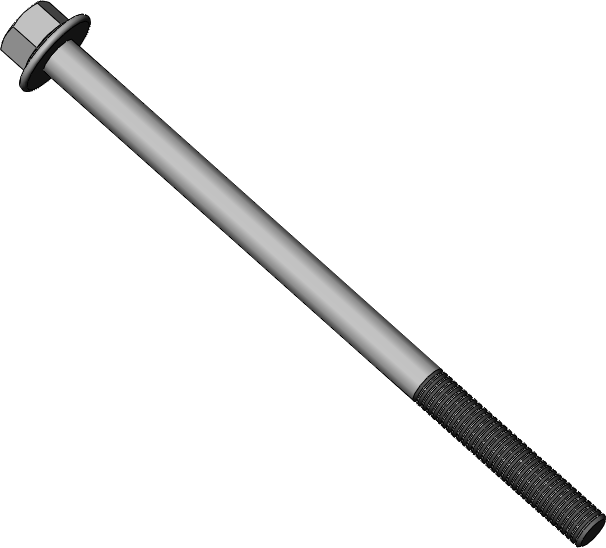

| 15 |  |
vis ISO M5x85x26 (x4) | |

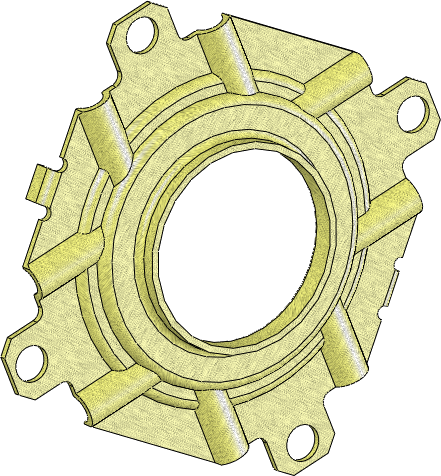

| 20 |  |
plaque support de roulement | |
| 21 |  |
roulement ?int 17 ?ext 52 l : 17 - 2RS | |

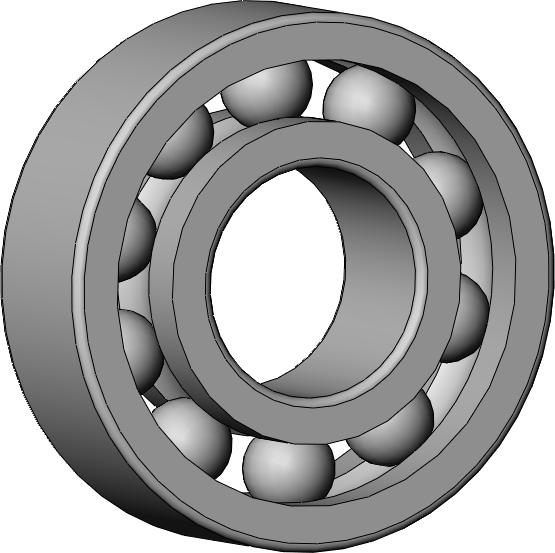

| 22 |  |

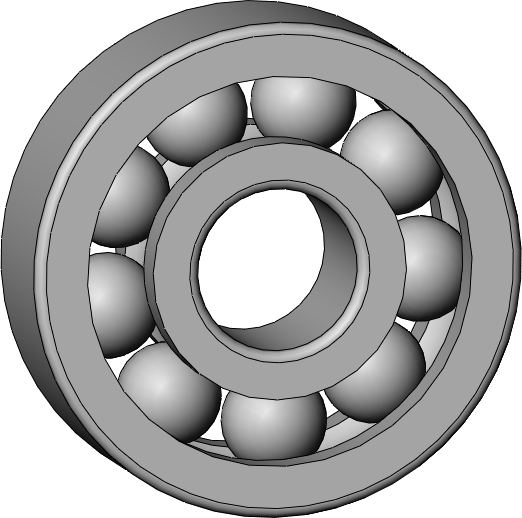

roulement 6202 | |
| 23 |  |

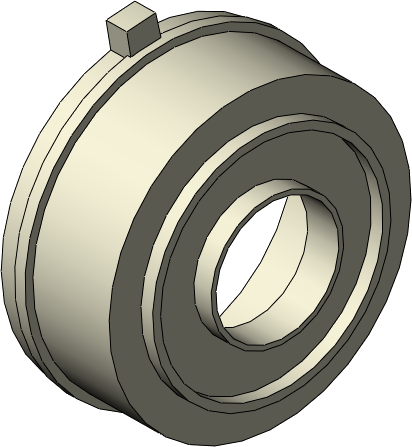

bague de roulement | téflon |

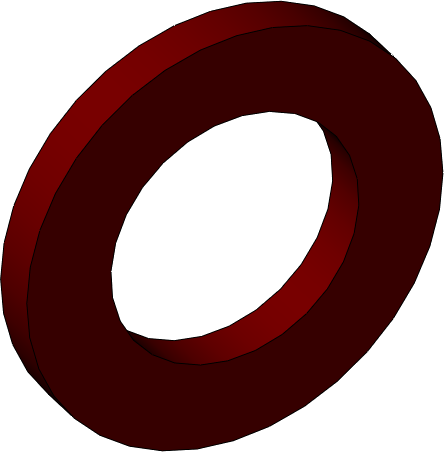

| 25 |  |
joint |
