Nomenclature
Cliquez sur l'image de la pièce pour la télécharger au format eDrawing.
Attention: les images ne sont pas à l'échelle.
Cliquez sur le nom de la matière pour trouver sa définition sur wikipédia dans un nouvel onglet.
| Rep | Image | Désignation (x quantité) | Matière | Observations |
|---|---|---|---|---|
| 1 |  |
corps | S 235 (E24) | |
| 2 |  |
écrou H M10 | standard | |
| 3 |  |

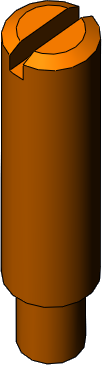

vis sans tête fendue à bout téton M10 | standard | |
| 4 |  |

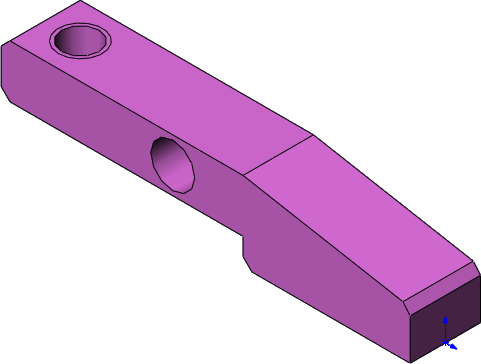

levier | S 235 (E24) | |
| 5 |  |

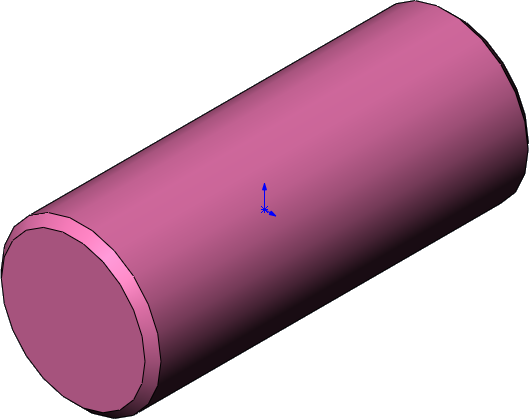

axe de levier | S 235 (E24) | |
| 6 |  |

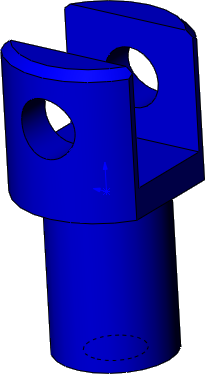

chape | ||
| 7 |  |

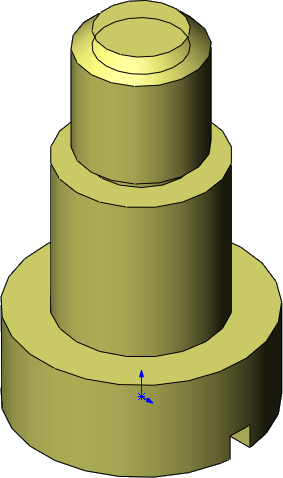

vis de la chape | ||
| 8 |  |
couvercle | S 235 (E24) | |
| 10 |  |

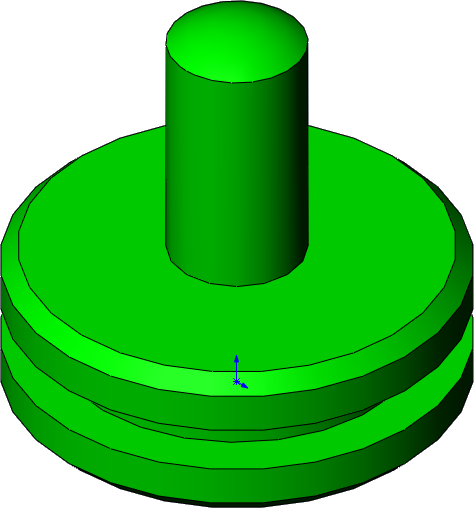

piston | S 235 (E24) | |
| 11 |  |

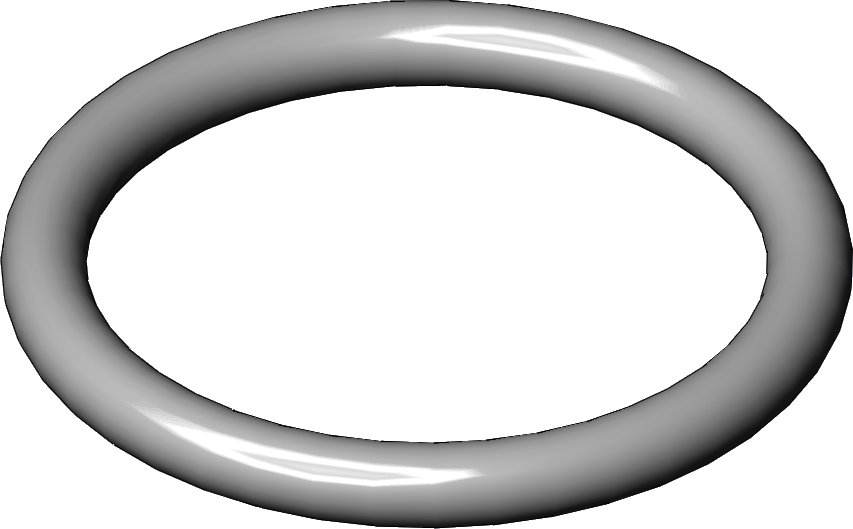

joint torique | standard |
