Nomenclature
Cliquez sur l'image de la pièce pour la télécharger au format eDrawing.
Attention: les images ne sont pas à l'échelle.
Cliquez sur le nom de la matière pour trouver sa définition sur wikipédia dans un nouvel onglet.
| Rep | Image | Désignation (x quantité) | Matière | Observations |
|---|---|---|---|---|
| 1 |  |

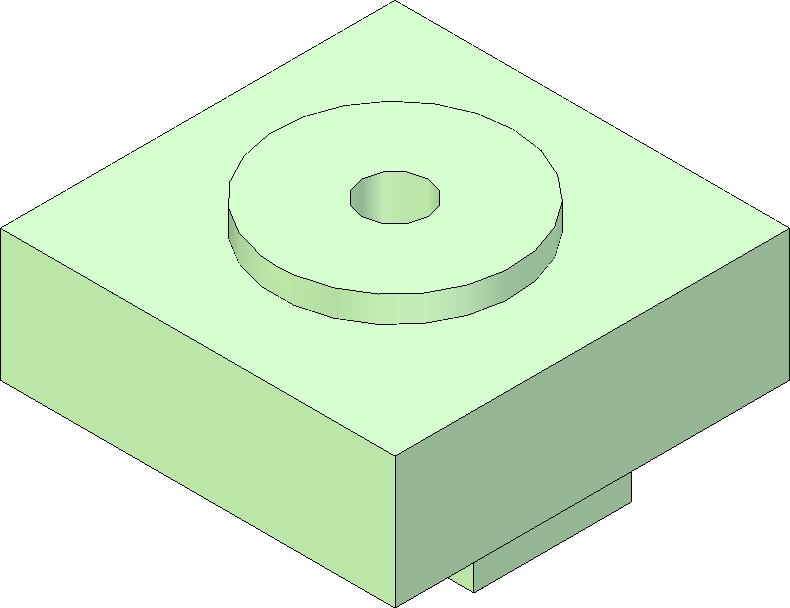

socle | EN AW 2017 | |
| 2 |  |

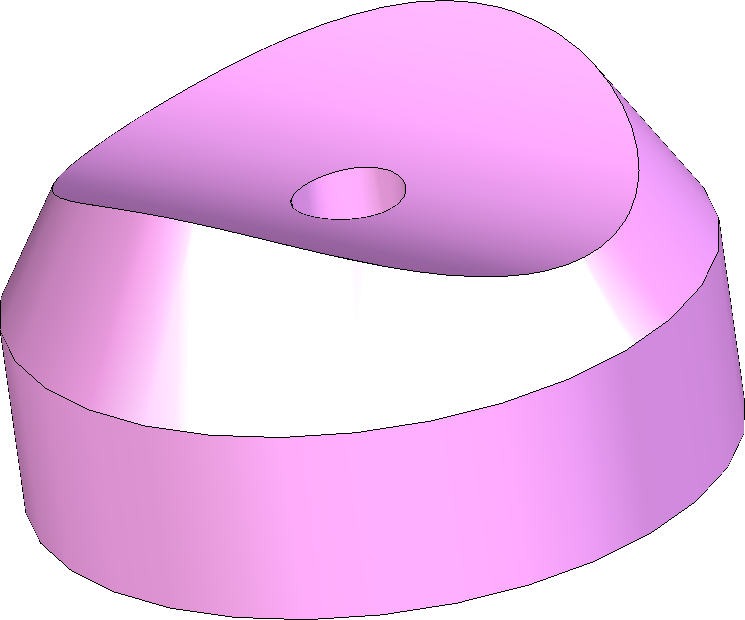

contre embase | EN AW 2017 | |
| 3 |  |

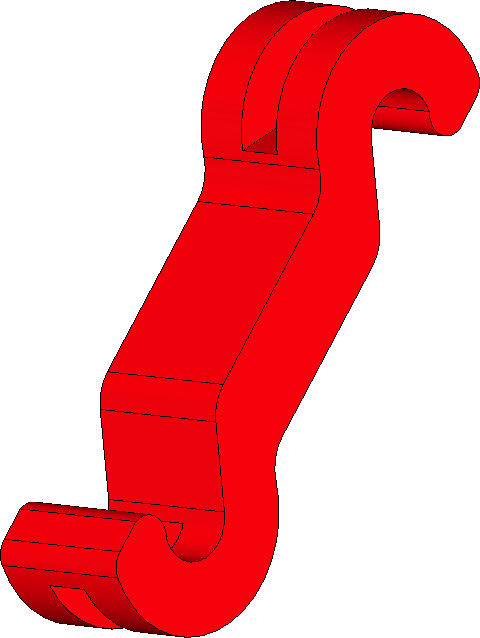

module bis | EN AW 2017 | |
| 4 |  |

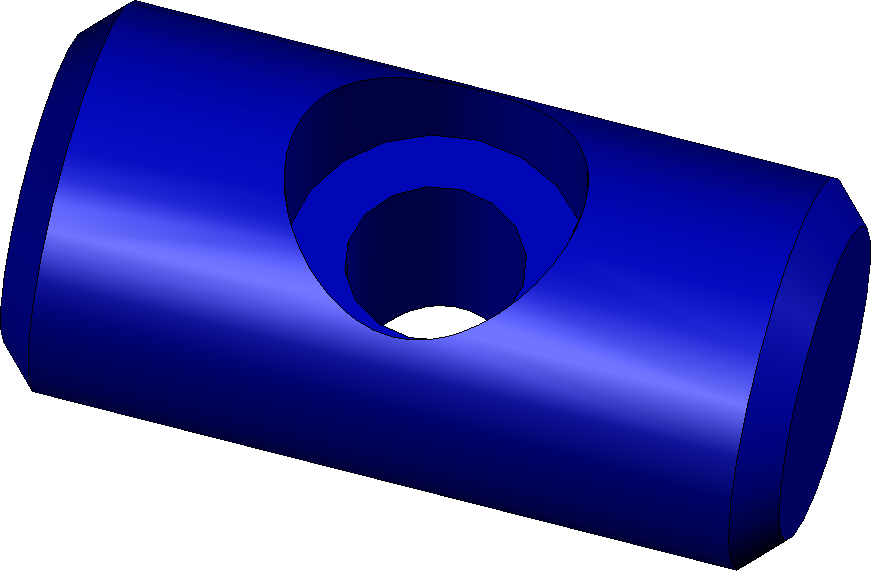

axe | EN AW 2017 | |
| 5 |  |

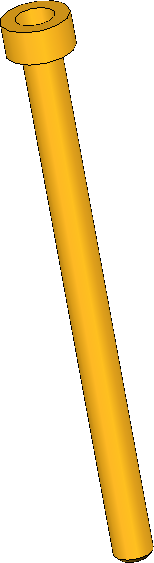

vis CHc M4 - 55 | EN AW 2017 | |
| 6 |  |

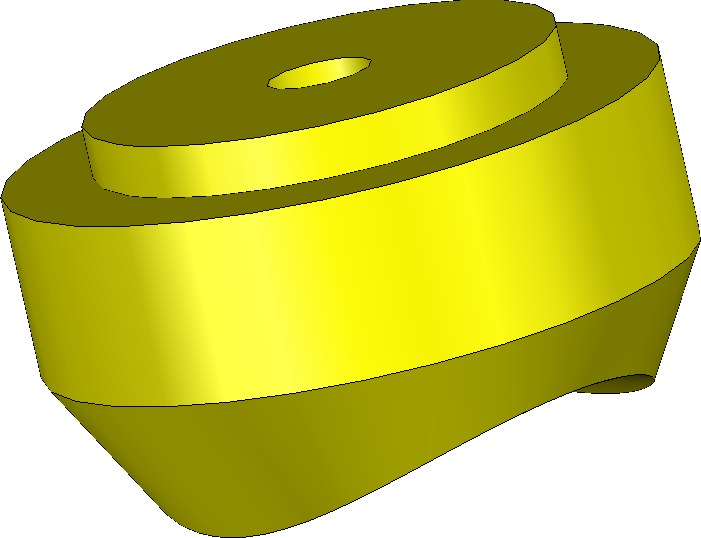

embase | EN AW 2017 | commerce |
| 7 |  |

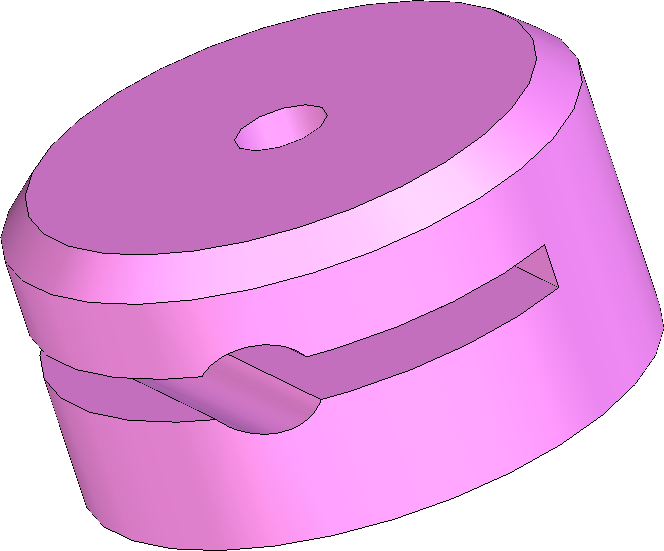

intermédiaire | EN AW 2017 | |
| 8 |  |

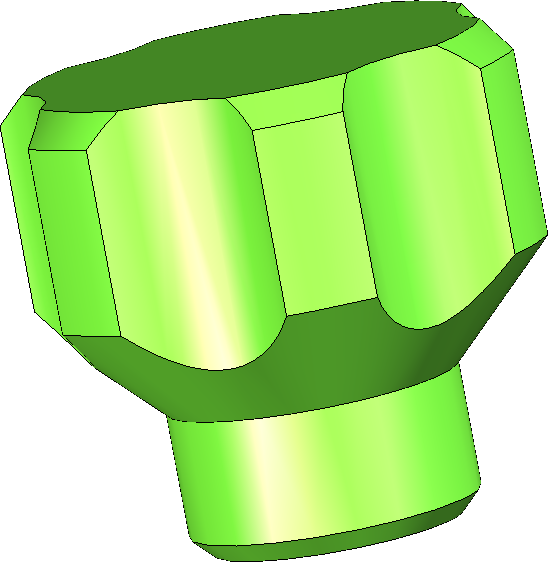

bouton | EN AW 2017 | |
| 9 |  |

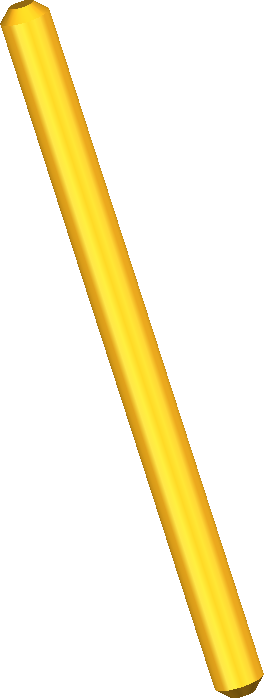

tige filetée | EN AW 2017 | commerce |
| 10 |  |

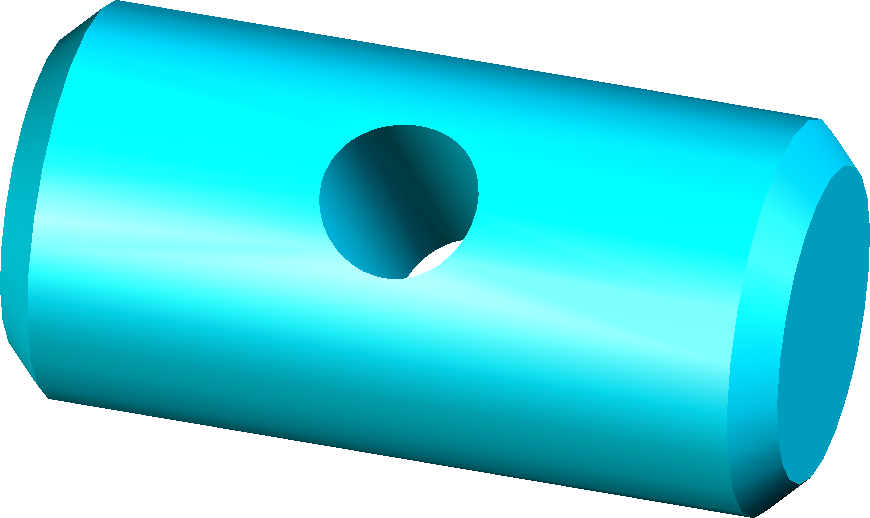

axe | EN AW 2017 | |
| 11 |  |

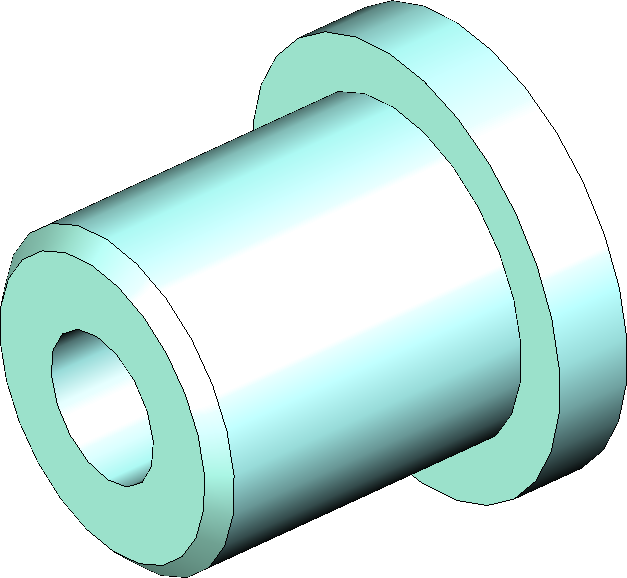

embout | EN AW 2017 | |
| 12 |  |

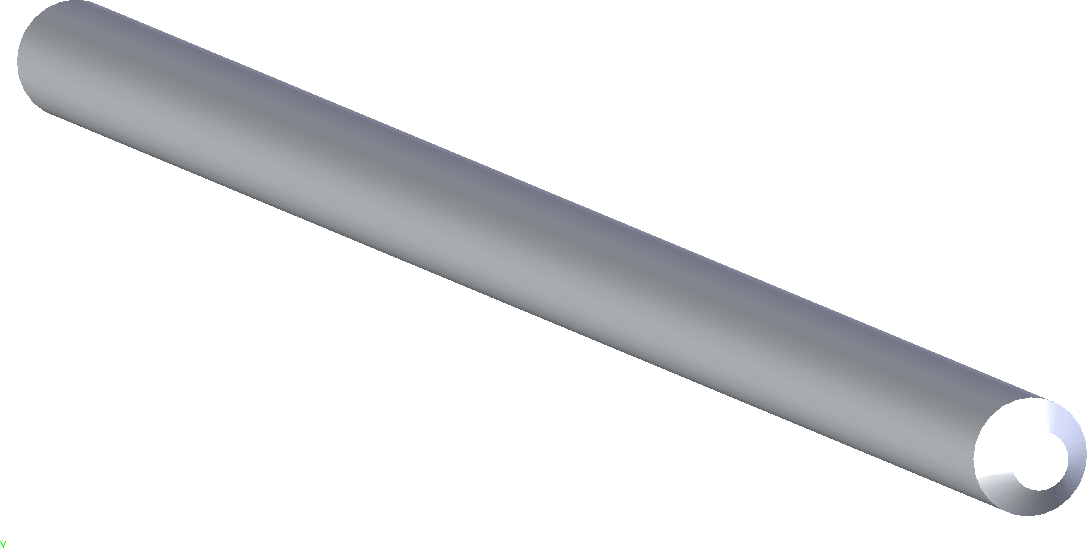

tige | EN AW 2017 |
