Nomenclature
Cliquez sur l'image de la pièce pour la télécharger au format eDrawing.
Attention: les images ne sont pas à l'échelle.
Cliquez sur le nom de la matière pour trouver sa définition sur wikipédia dans un nouvel onglet.
| Rep | Image | Désignation (x quantité) | Matière | Observations |
|---|---|---|---|---|
| 1 |  |

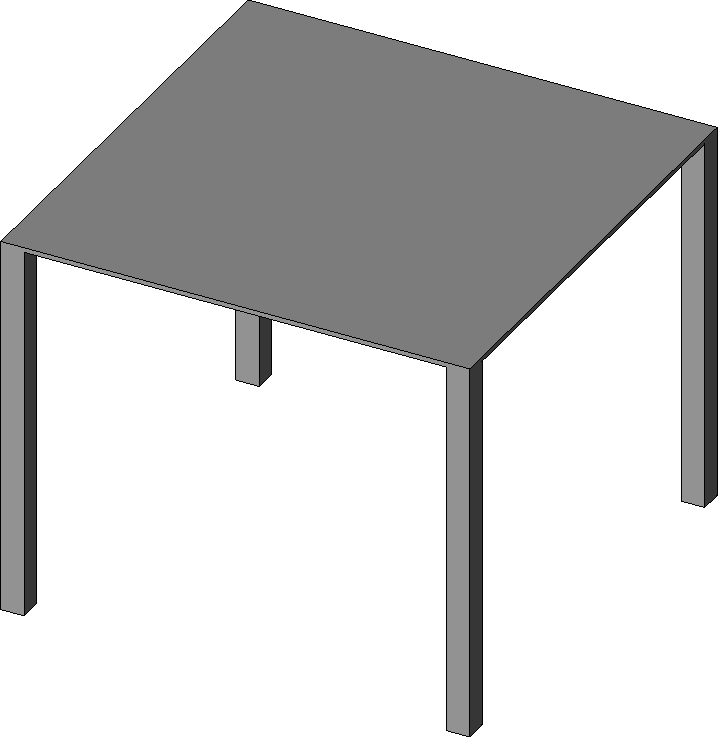

Table | non représentée | |
| 2 |  |

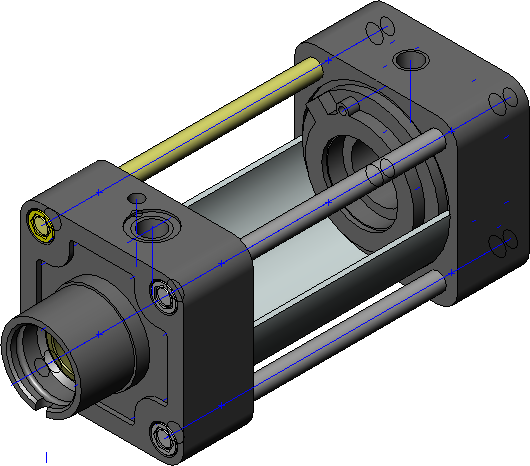

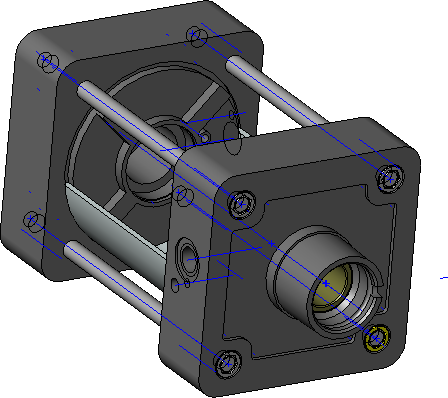

Corps de vérin ISO 6431 63X50 | ||
| 3 |  |
Corps de vérin ISO 6431 80X50 | ||
| 4 |  |

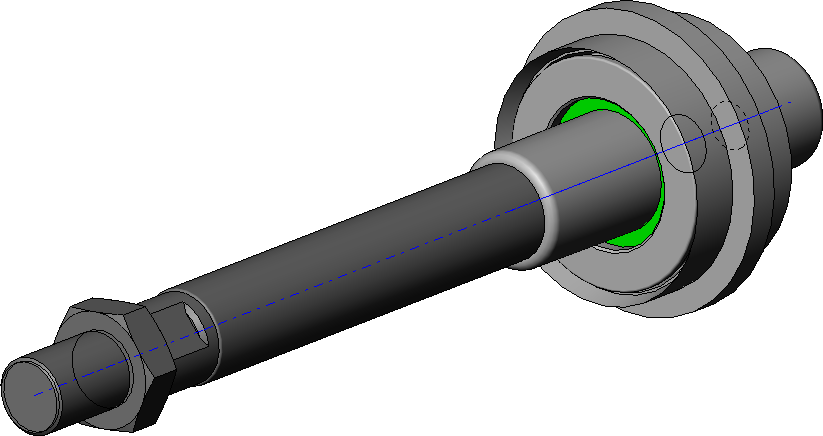

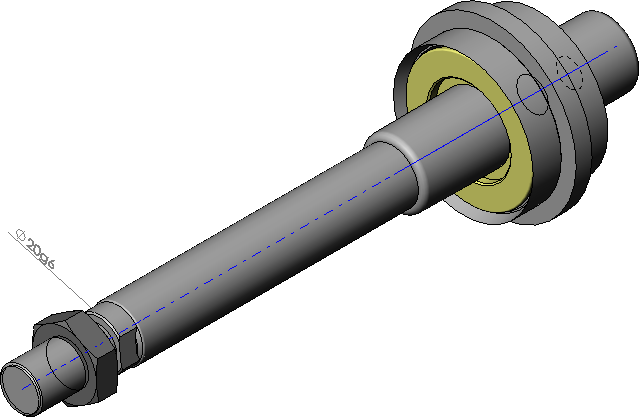

Tige de vérin ISO 6431 63X50 | ||
| 5 |  |
Tige de vérin ISO 6431 80X50 | ||
| 6 |  |

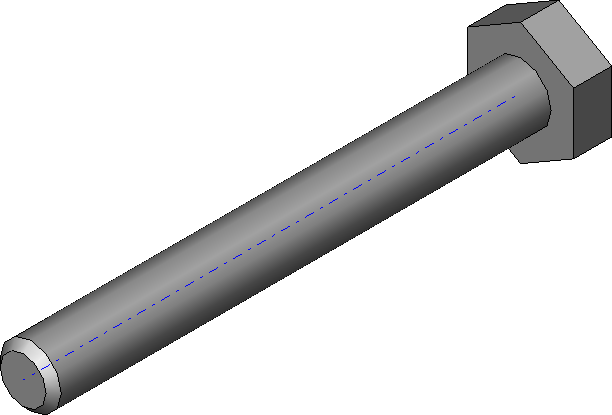

Vis H M8x65 | NF EN ISO 4017 | |
| 7 |  |
Basculeur usiné | EN AW 2017 | |
| 8 |  |

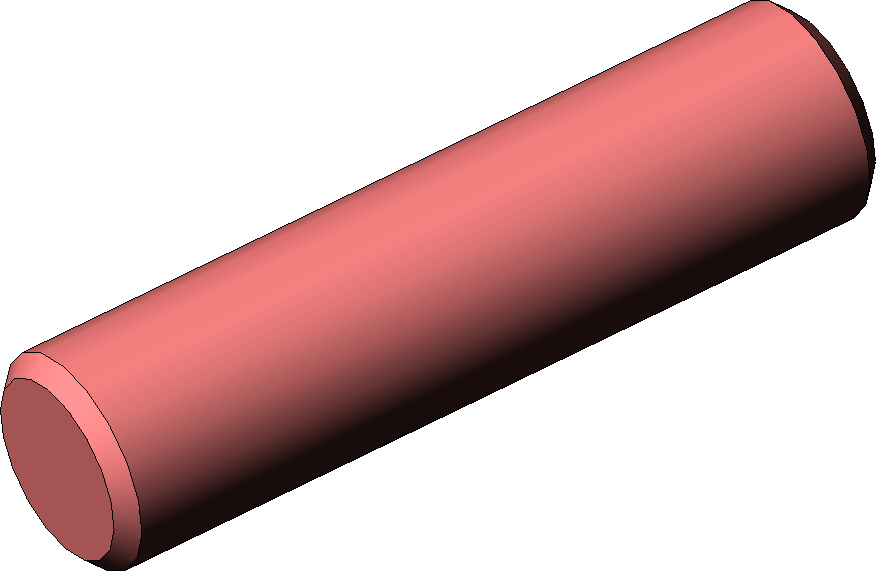

Axe de bielle | C 40 | |
| 9 |  |
Coussinet 12-18x12 (x2) | CW 453K | ISO 2795 |
| 10 |  |

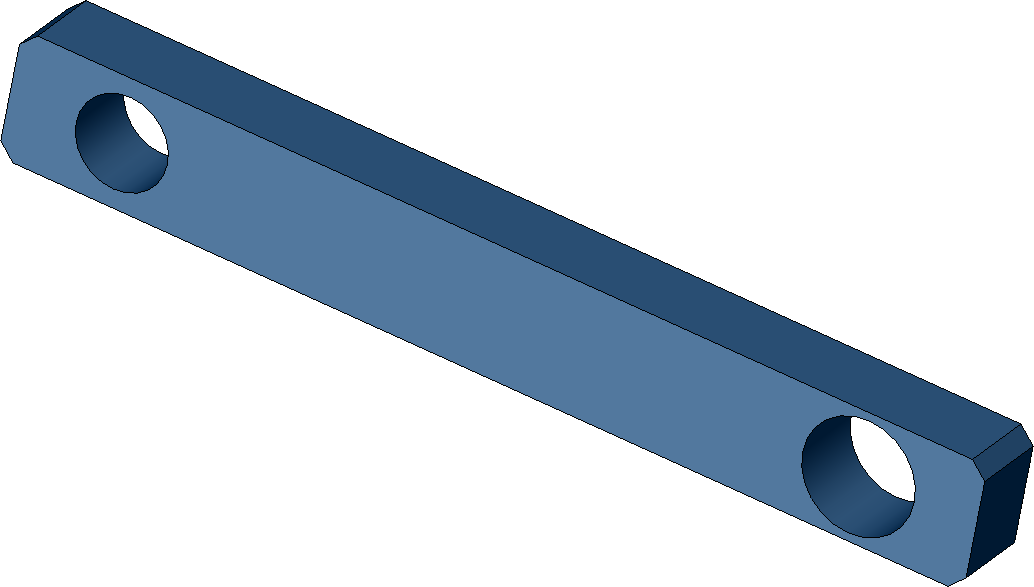

Bielle | E 335 | |
| 11 |  |
Coussinet 12-18x16 (x3) | CW 453K | ISO 2795 |
| 12 |  |
Coussinet 16-22x16 | CW 453K | ISO 2795 |
| 13 |  |

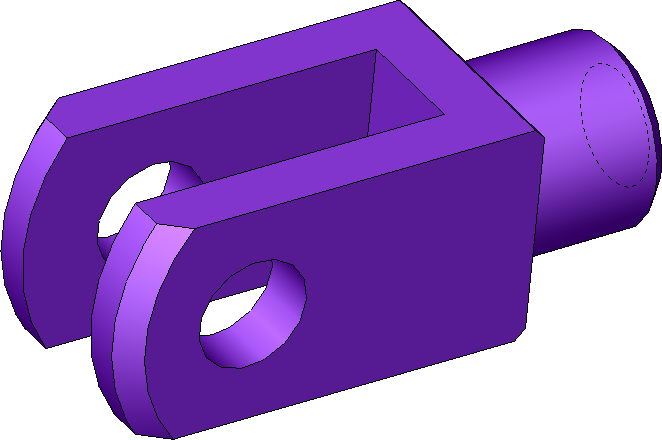

Chape | S 235 (E24) | |
| 14 |  |

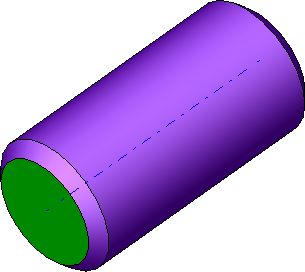

Axe de chape | C 40 | |
| 15 |  |

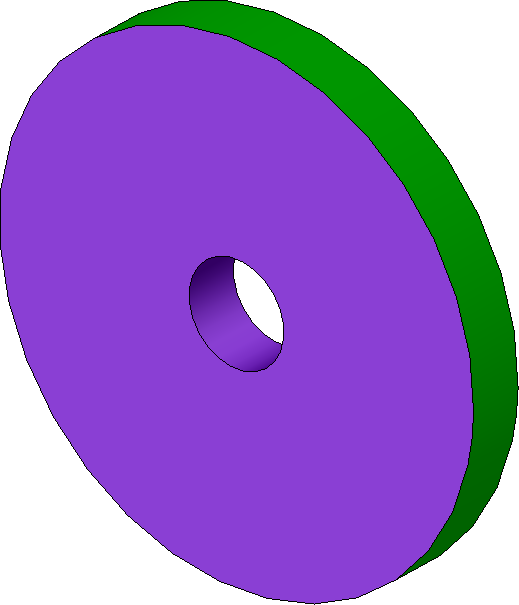

Butée | S 235 (E24) | |
| 16 |  |

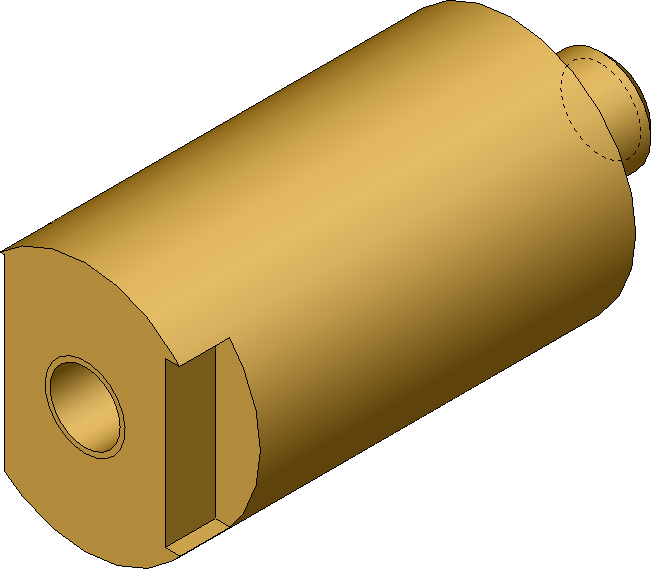

Bride de blocage | C 40 | Trempé |
| 17 |  |
Bride | C 40 | |
| 18 |  |

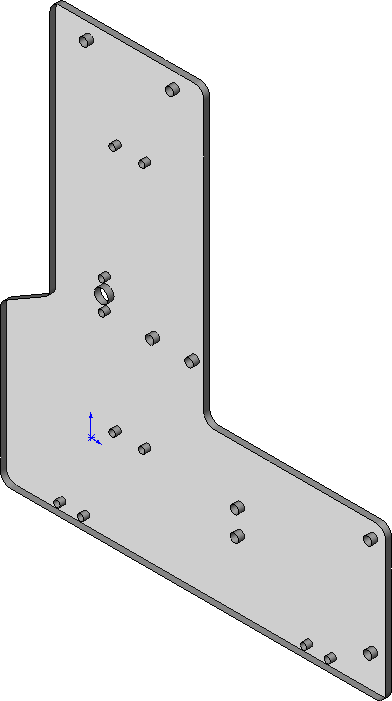

Flasque (x2) | EN AW 2017 | |
| 19 |  |

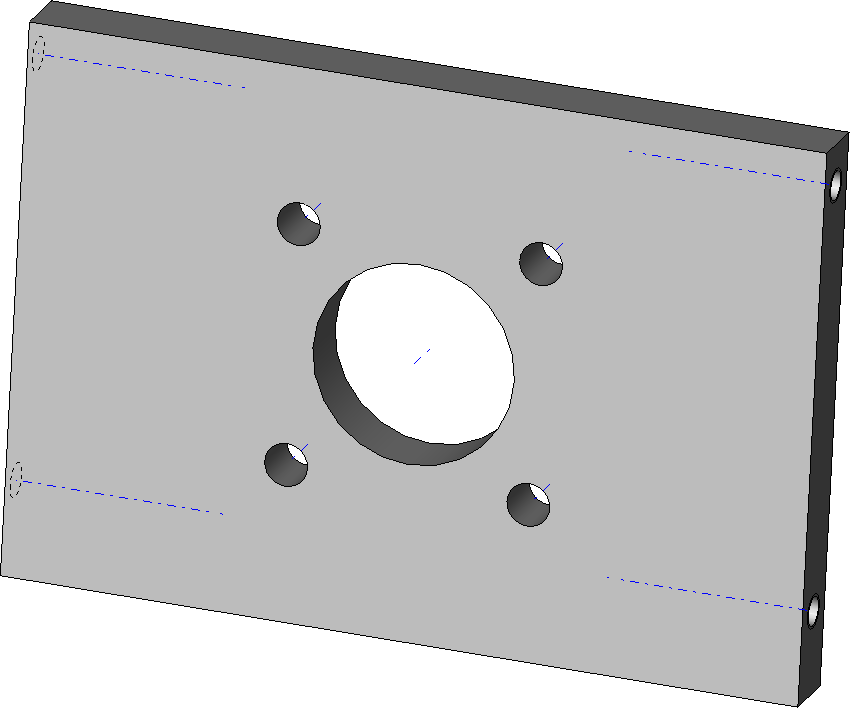

Plaque de support de vérin de cambrage | ||
| 20 |  |
Plaque de support de vérin de bridage | ||
| 21 |  |

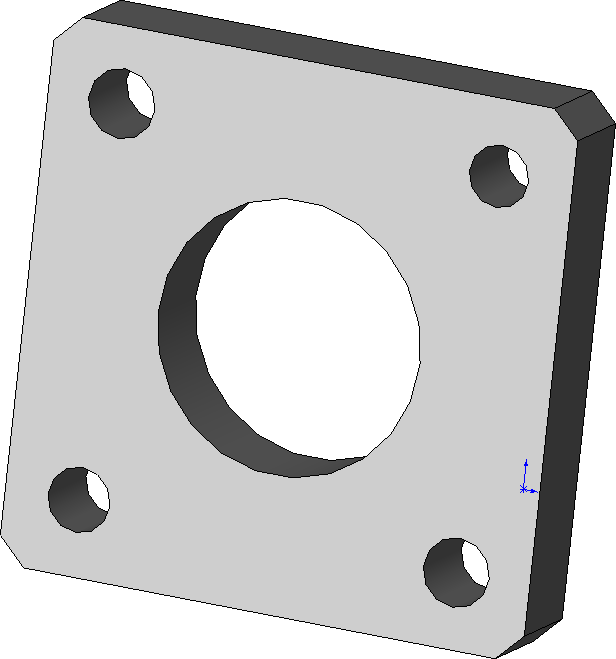

Cale | EN AW 2017 | |
| 22 |  |

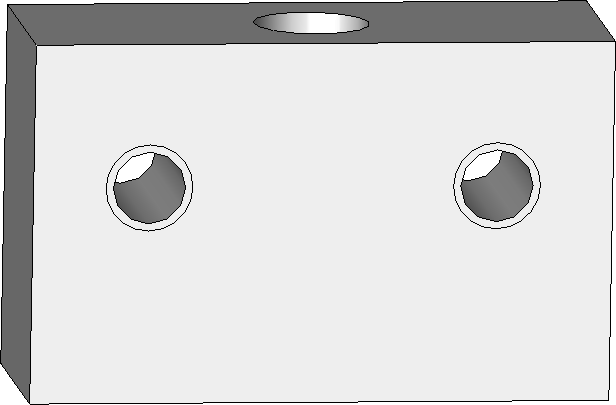

Support de fixation (x4) | S 235 (E24) | |
| 23 |  |

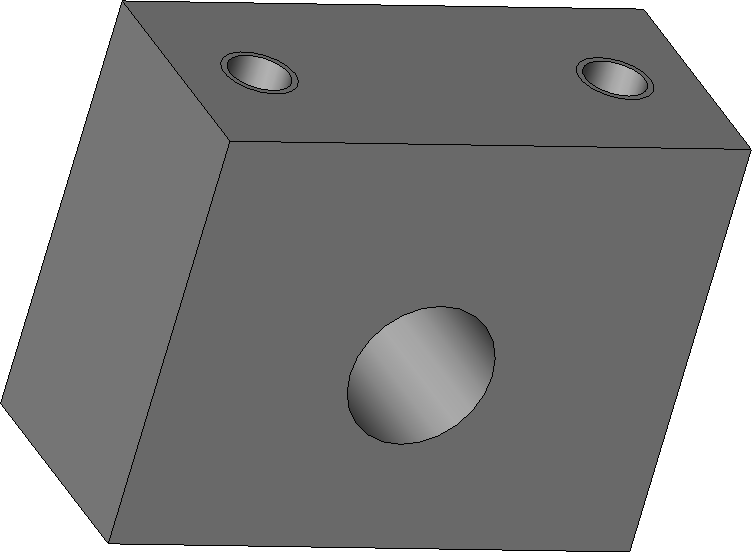

Bride d'arbre (x4) | S 235 (E24) | |
| 24 |  |

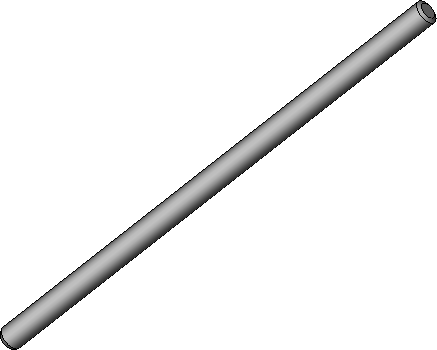

Tige de guidage (x2) | ||
| 25 |  |

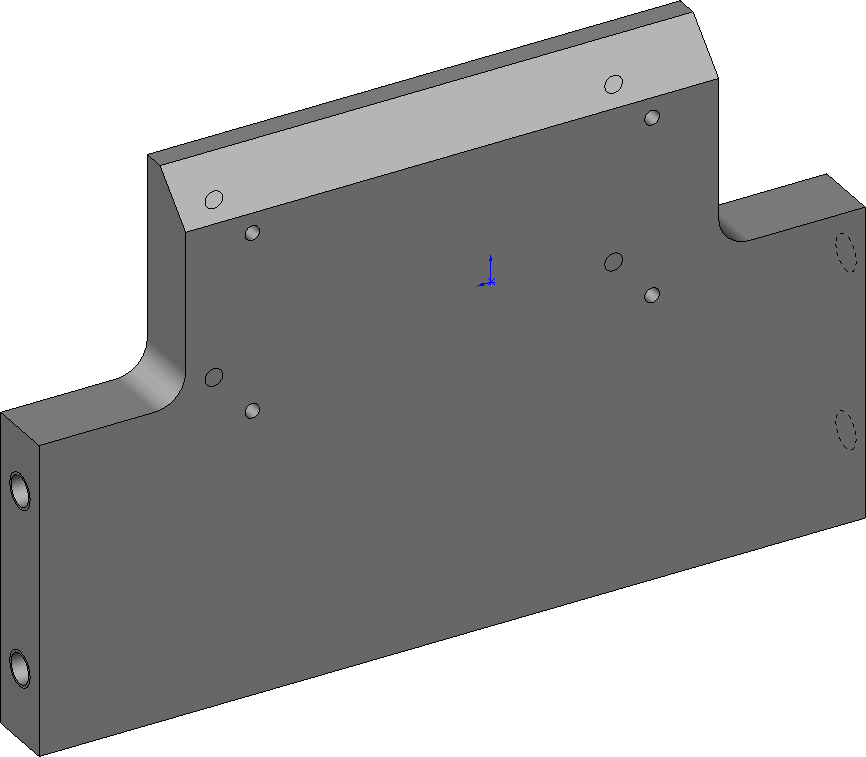

Plaque support de posoir | S 235 (E24) | |
| 26 |  |

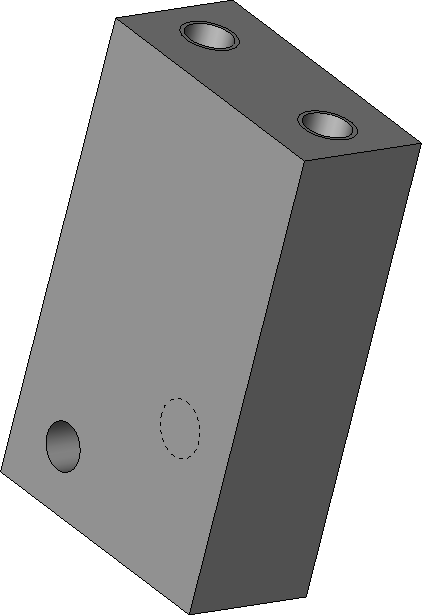

Support de vis d'arrêt | S 235 (E24) | |
| 27 |  |

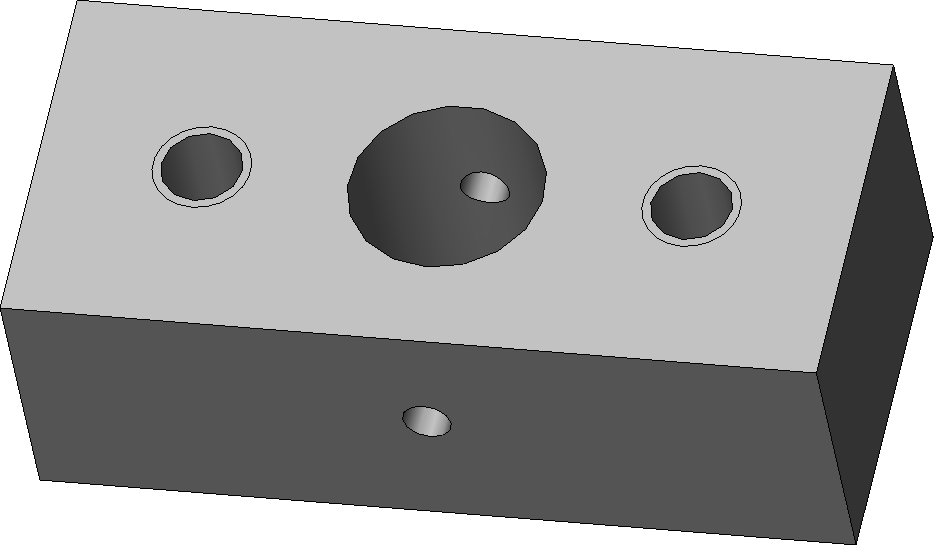

Support d&apos:axe d'équerre (x2) | ||
| 28 |  |

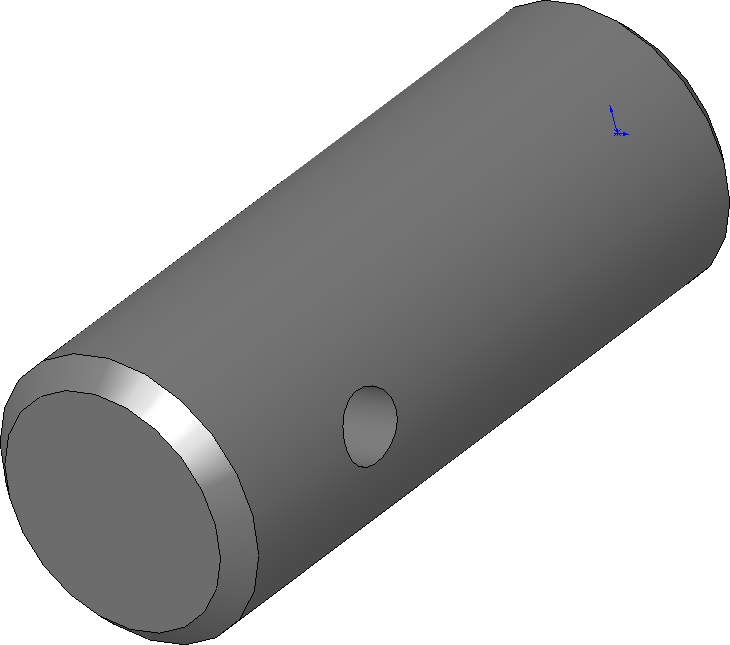

Axe d'équerre (x2) | ||
| 29 |  |
Écrou H M8 | ISO EN 4032 | |
| 30 |  |
Vis CHC M6-16-14 (x20) | ||
| 31 |  |
Vis CHC M8-16-14 (x16) | ||
| 32 |  |

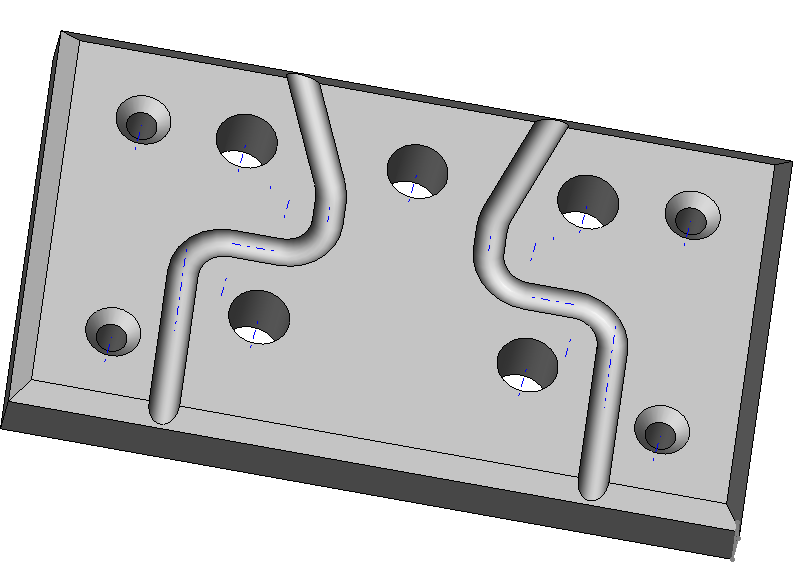

Support de butée | C 40 | |
| 33 |  |
Butée de positionnement extérieure (x5) | C 40 | |
| 34 |  |

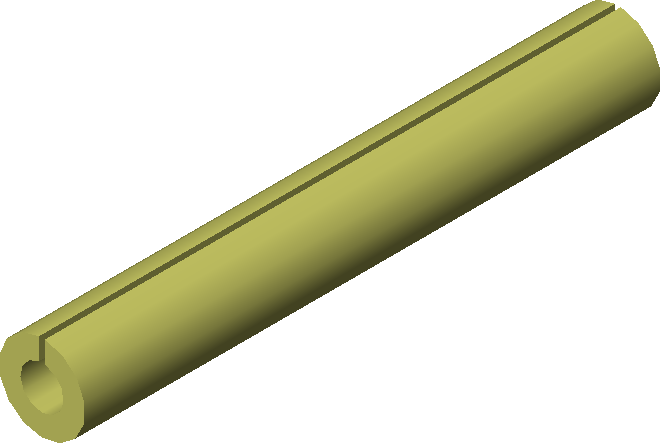

Goupille 3 x 20 (x2) | ISO 8752 | |
| 35 |  |

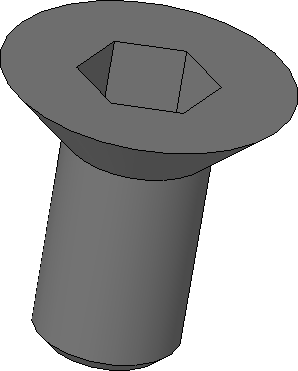

Vis tête fraisée M6-12 (x4) | ISO 10642 | |
| 36 |  |

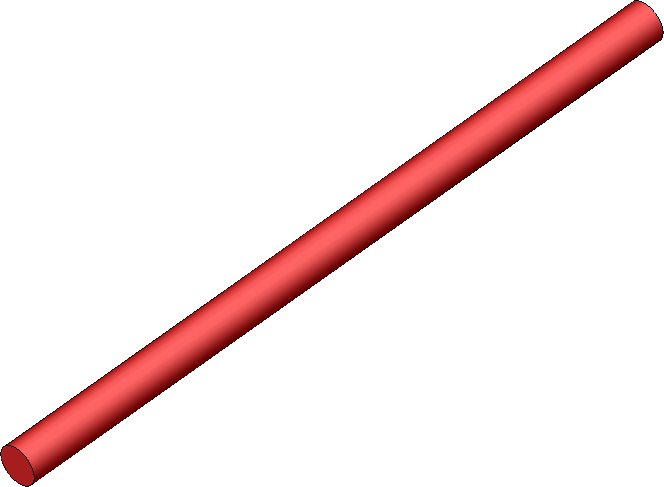

Appui fil d=8 L = 150 | ||
| 37 |  |

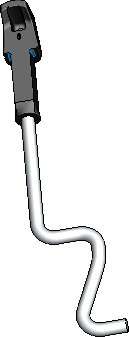

Branche gauche | ||
| 38 |  |

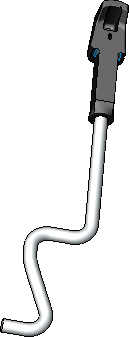

Branche droite |
