Nomenclature

Cliquez sur l'image de la pièce pour la télécharger au format eDrawing.

Attention: les images ne sont pas à l'échelle.

RepImageDésignation (x quantité)

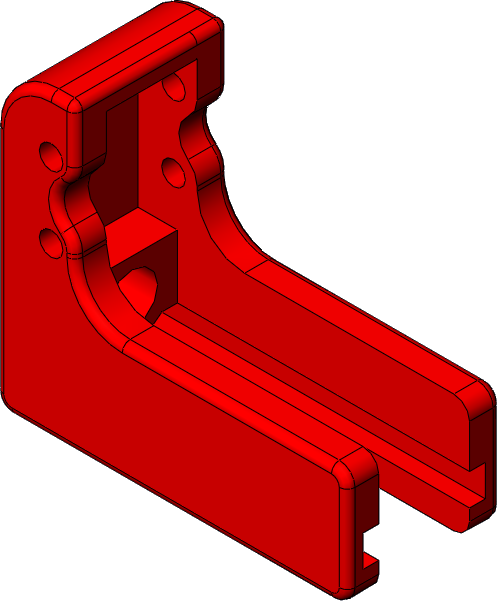

1 Corps Corps

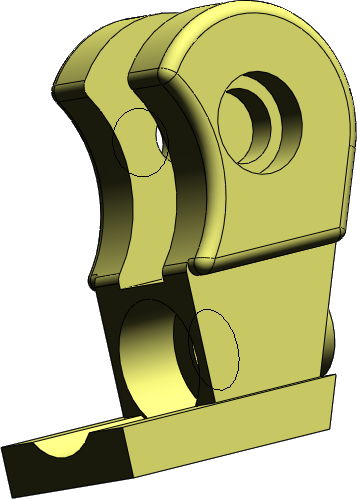

2 Coulisseau Coulisseau

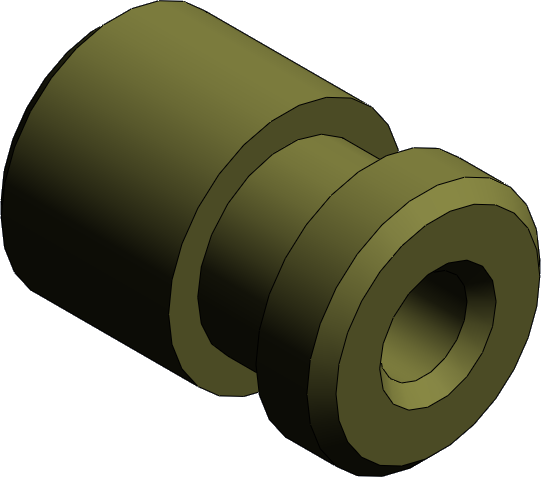

3 Rouleau Rouleau (x2)

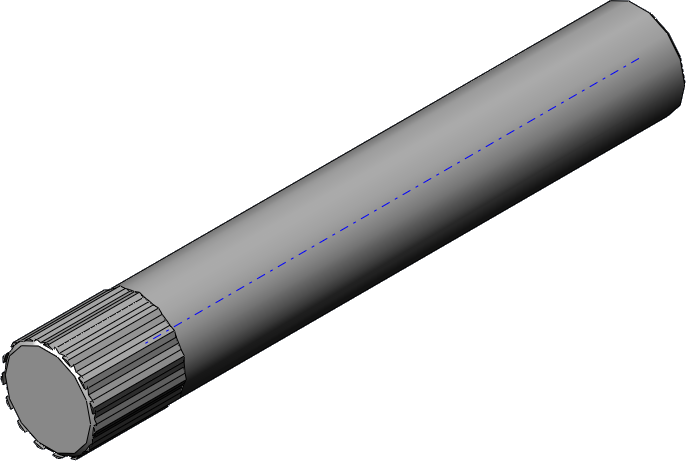

4 Axe de rouleau Axe de rouleau (x2)

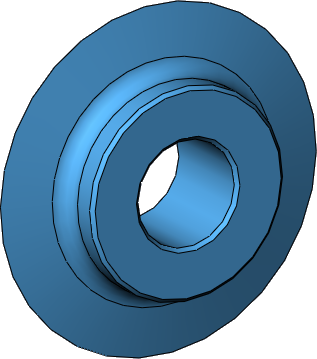

5 Molette Molette

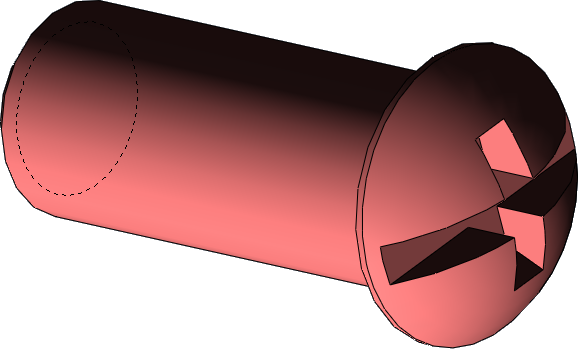

6 Axe de molette Axe de molette
7 Axe de manoeuvre Axe de manoeuvre
8 Anneau élastique d'arbre Anneau élastique d'arbre

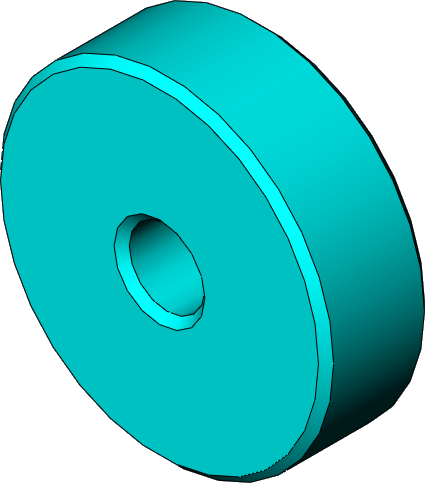

9 Bouton de manoeuvre Bouton de manoeuvre
