Nomenclature
Cliquez sur l'image de la pièce pour la télécharger au format eDrawing.
Attention: les images ne sont pas à l'échelle.
Cliquez sur le nom de la matière pour trouver sa définition sur wikipédia dans un nouvel onglet.
| Rep | Image | Désignation (x quantité) | Matière | Observations |
|---|---|---|---|---|
| 1 |  |

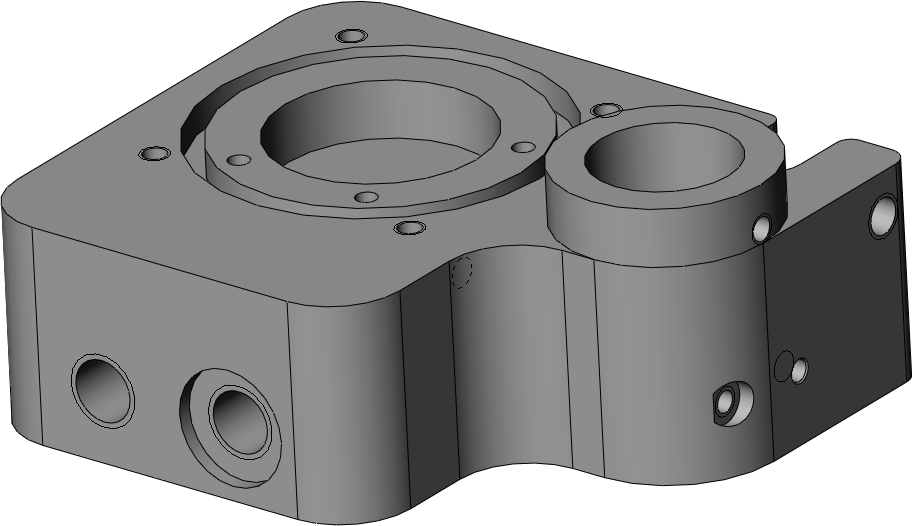

Embase de cric | EN AW 2017 | |
| 2 |  |
Corps de pompe | EN AW 2017 | |
| 3 |  |

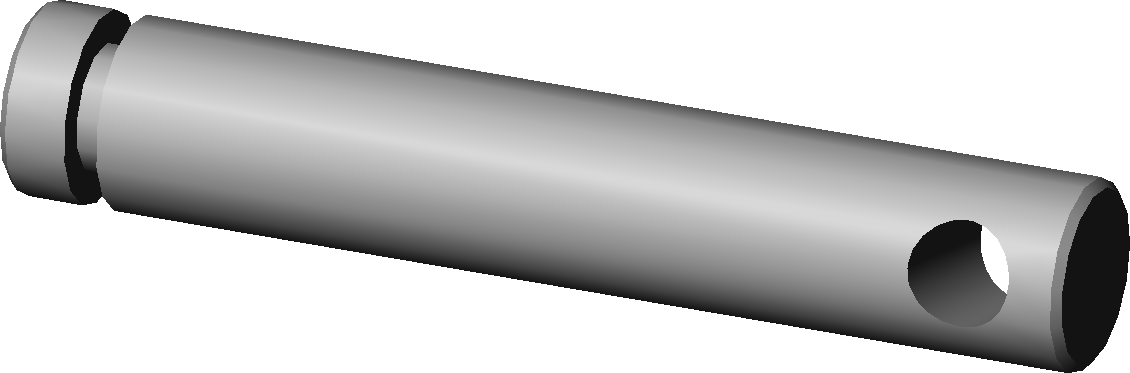

Piston de pompe | S 235 (E24) | |
| 4 |  |

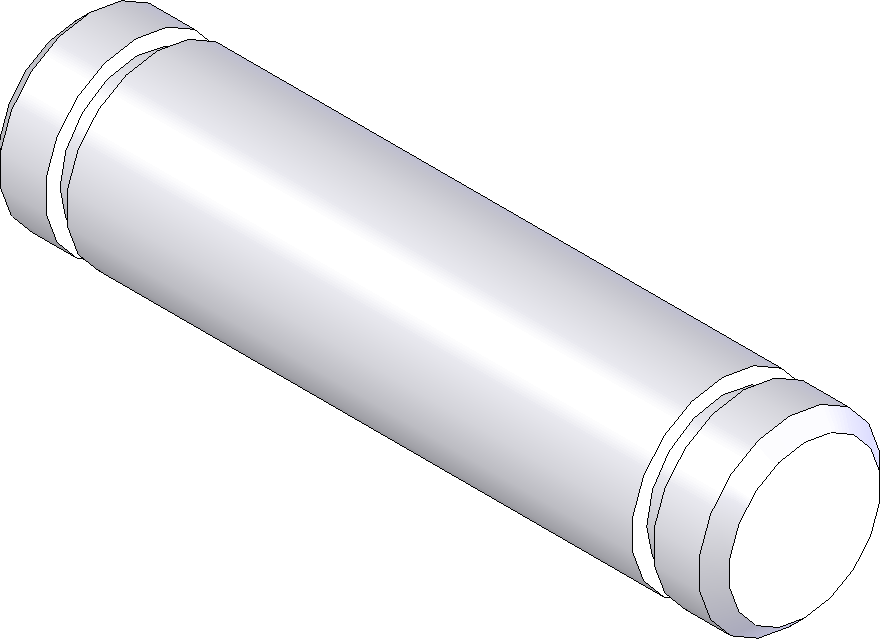

Axe d'articulation (x2) | S 235 (E24) | |
| 5 |  |

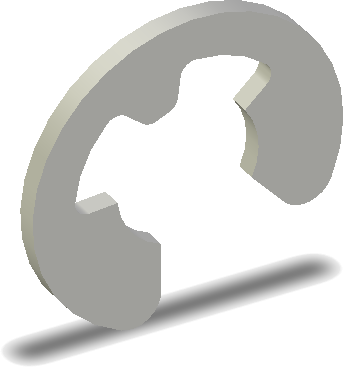

Segment d'arrêt radial 6 x 0,7 (x4) | ||
| 6 |  |

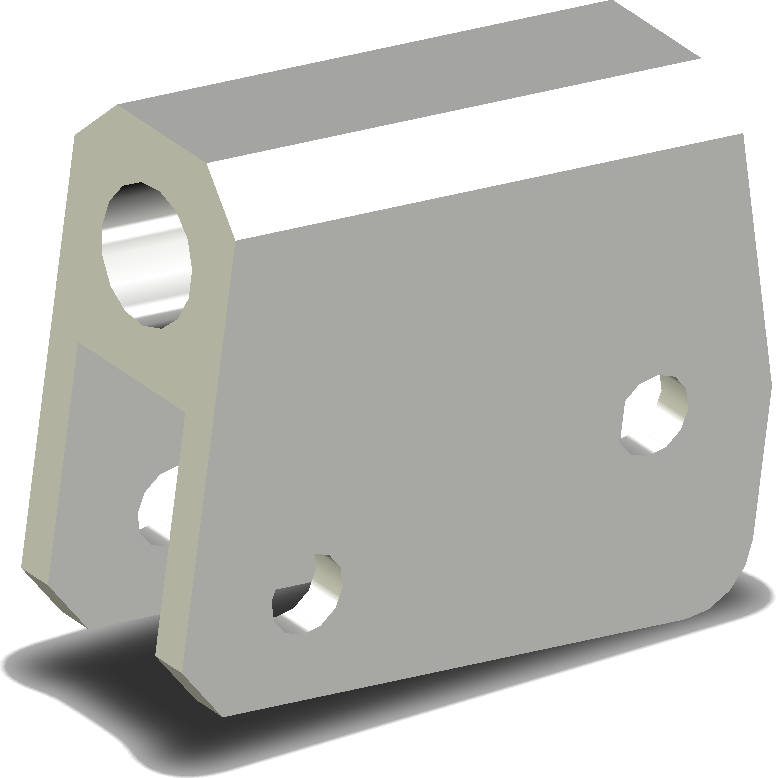

Articulation | EN AW 2017 | |
| 7 |  |

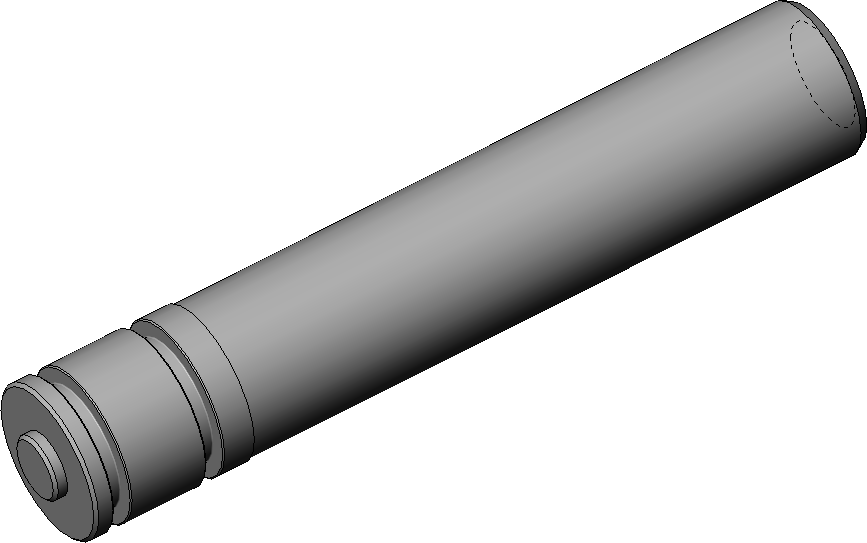

Piston récepteur | EN AW 2017 | |
| 8 |  |
Couvercle | EN AW 2017 | |
| 9 |  |

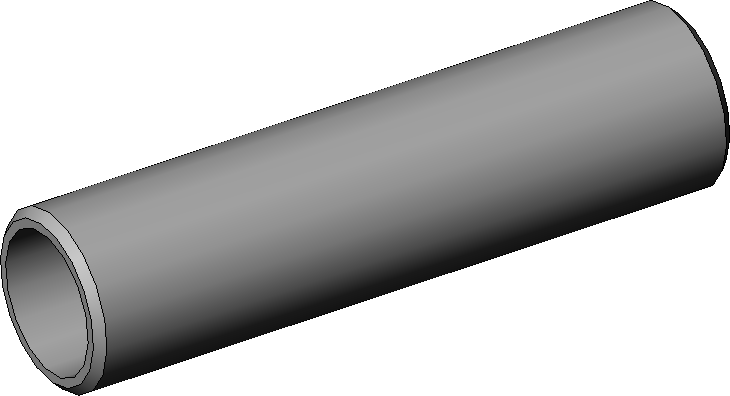

Cylindre principal | PMMA | Polyméthylméthacrylate |
| 10 |  |

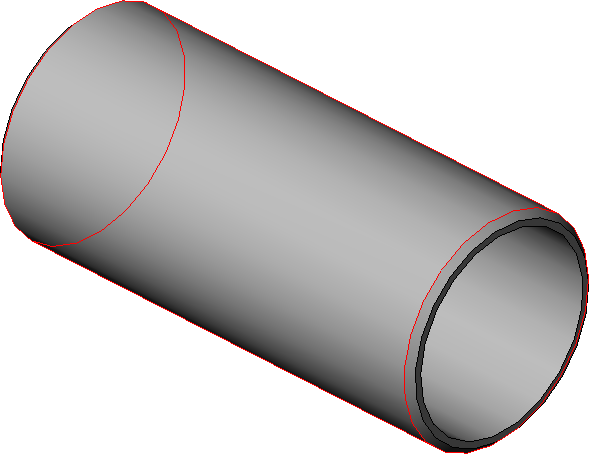

Réservoir | PMMA | Polyméthylméthacrylate |
| 11 |  |

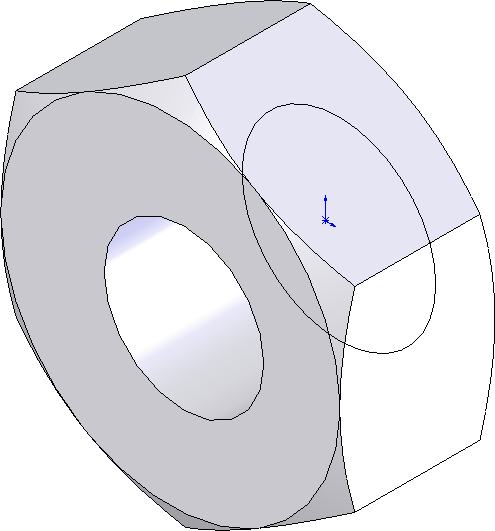

Écrou M4 (x4) | ||
| 12 |  |

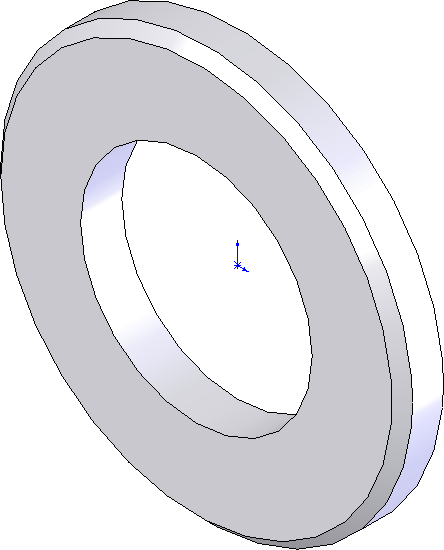

Rondelle M4 (x4) | ||
| 13 |  |

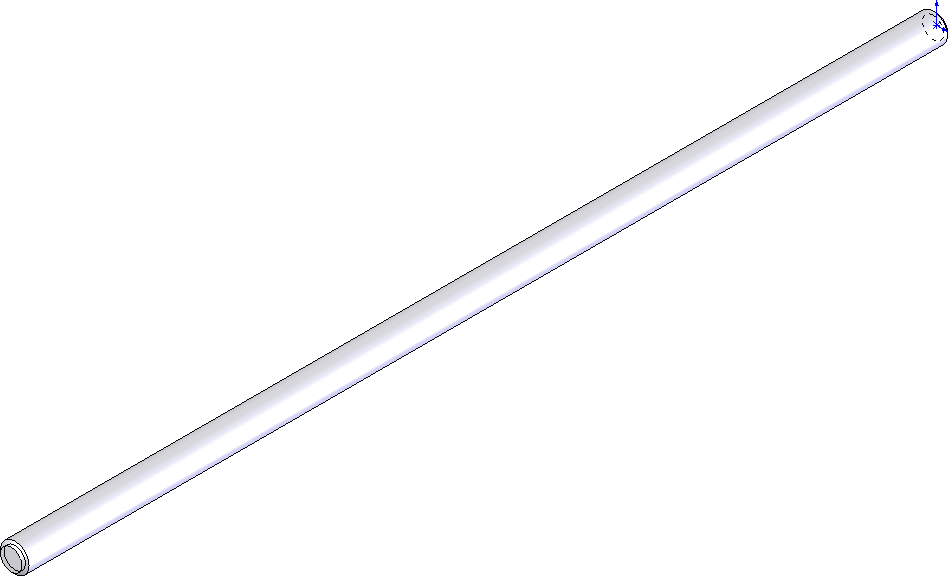

Tirant (x4) | S 235 (E24) | |
| 14 |  |

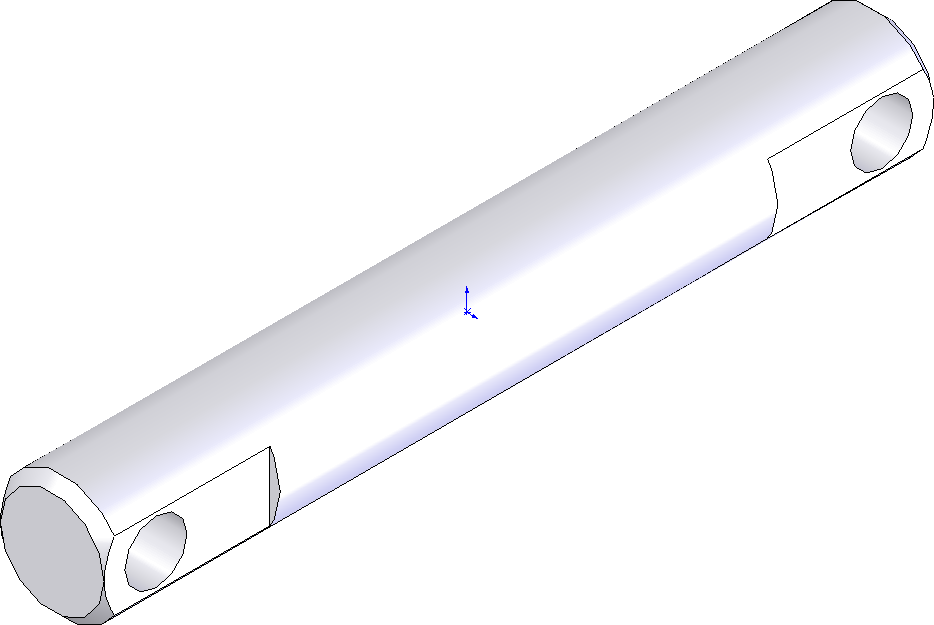

Biellette | S 235 (E24) | |
| 15 |  |

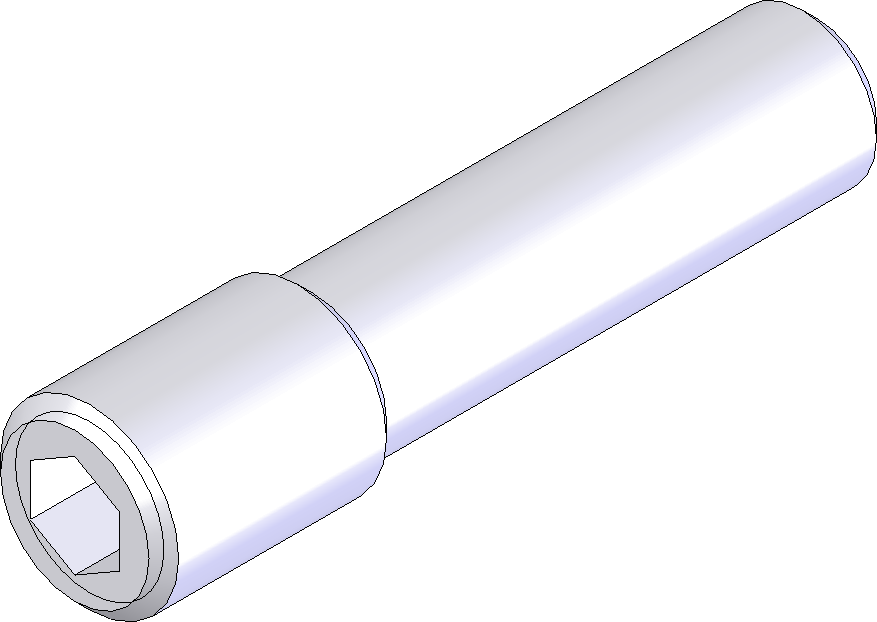

Axe d'articulation de chape | ||
| 16 |  |

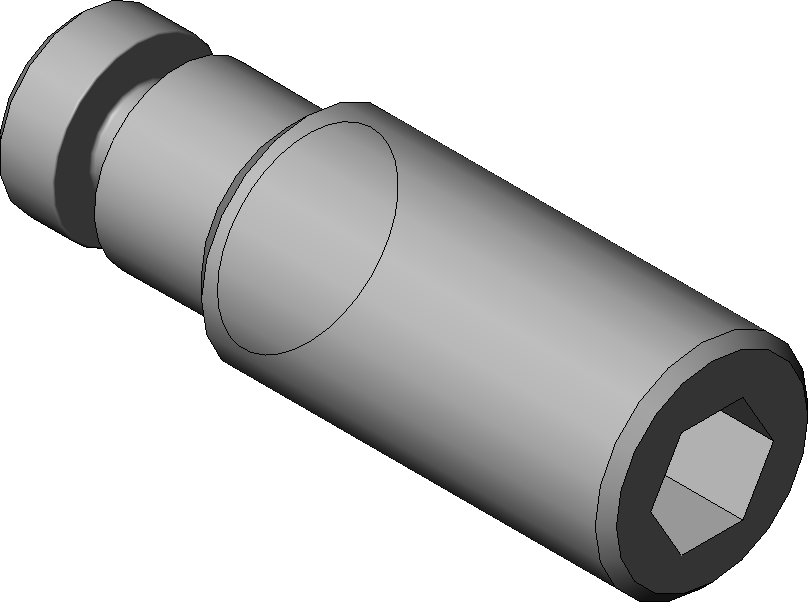

Pointeau | Vis sans tête à bout plat HC M10-30 modifiée | |
| 17 |  |

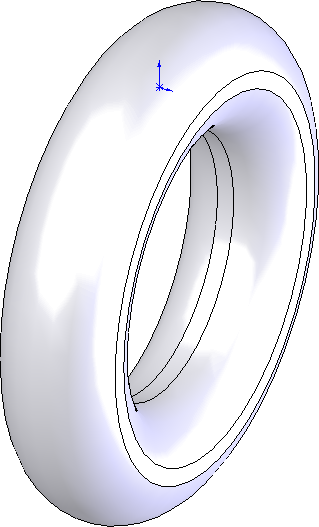

Joint de pointeau de retour | ||
| 18 |  |

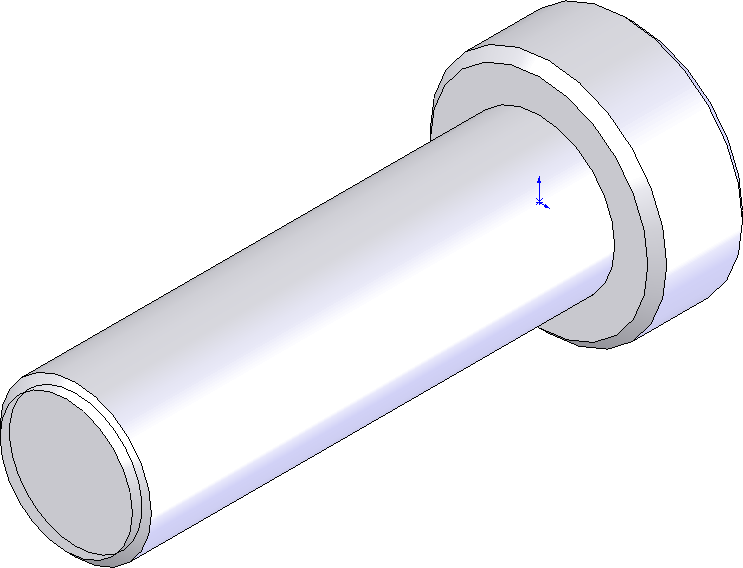

Chandelle | EN AW 2017 | |
| 19 |  |

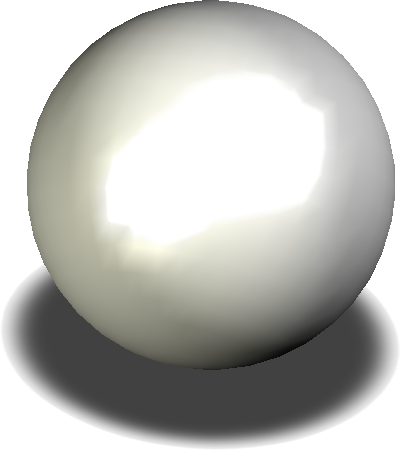

Bille de tarage | ||
| 20 |  |

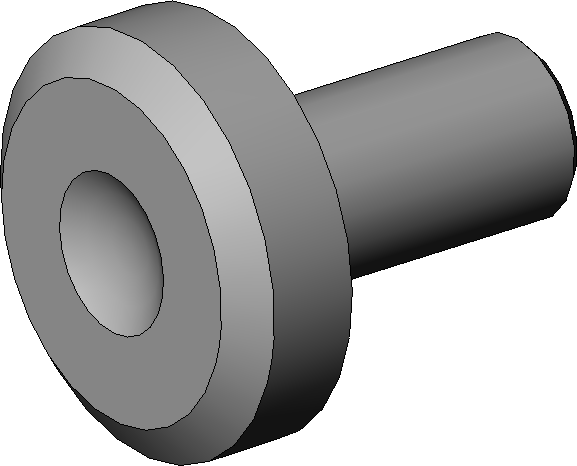

Poussoir de tarage | S 235 (E24) | |
| 21 |  |

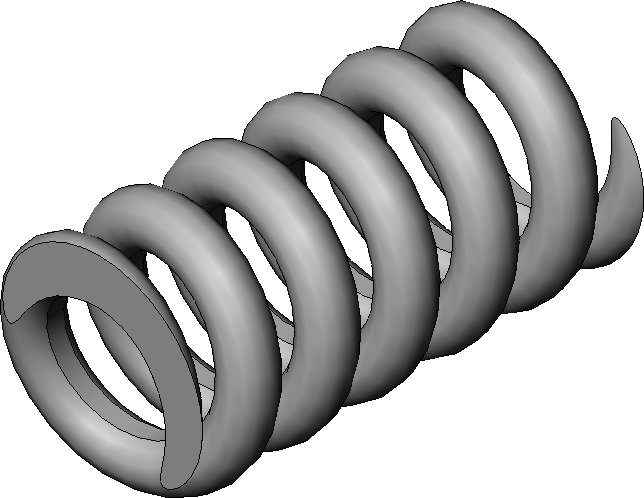

Ressort de tarage | C 60 | |
| 22 |  |

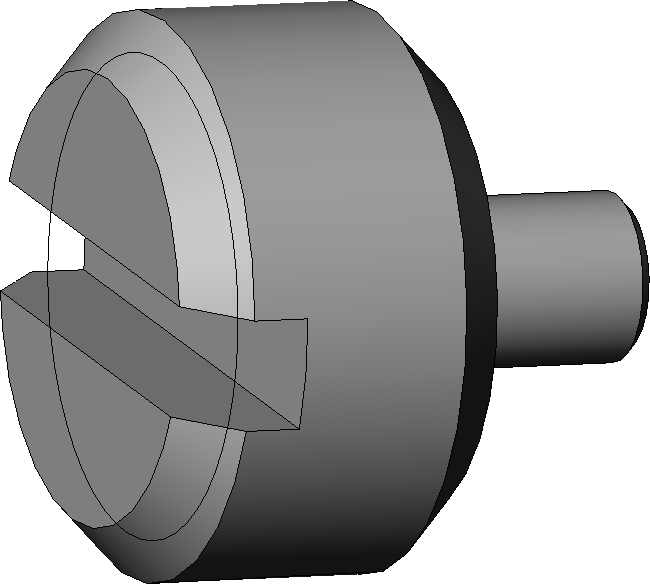

Vis de tarage | S 235 (E24) | |
| 23 |  |
Bouchon de tarage | ||
| 24 |  |

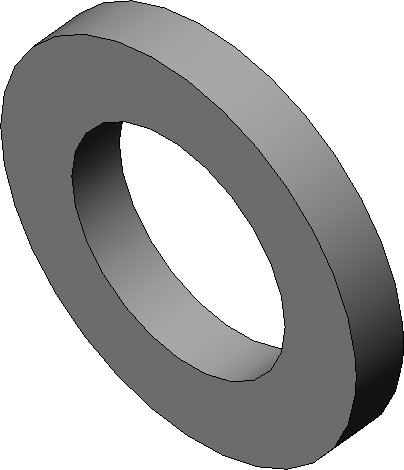

Joint plat de bouchon de tarage | ||
| 25 |  |

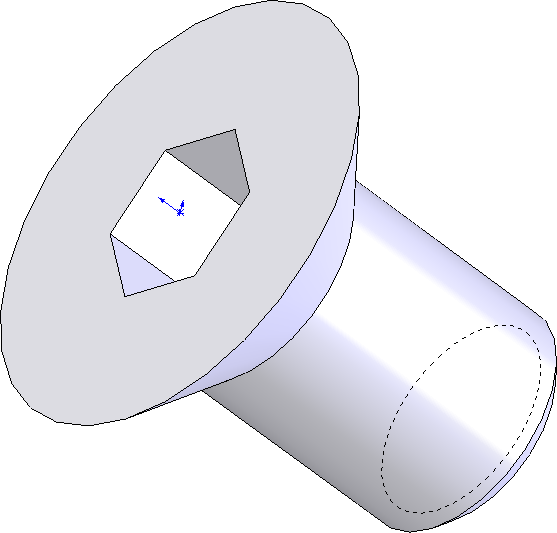

Bouchon de remplissage | ||
| 26 |  |

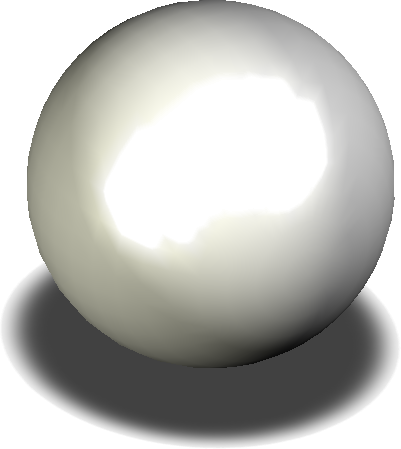

Bille d'admission | ||
| 27 |  |

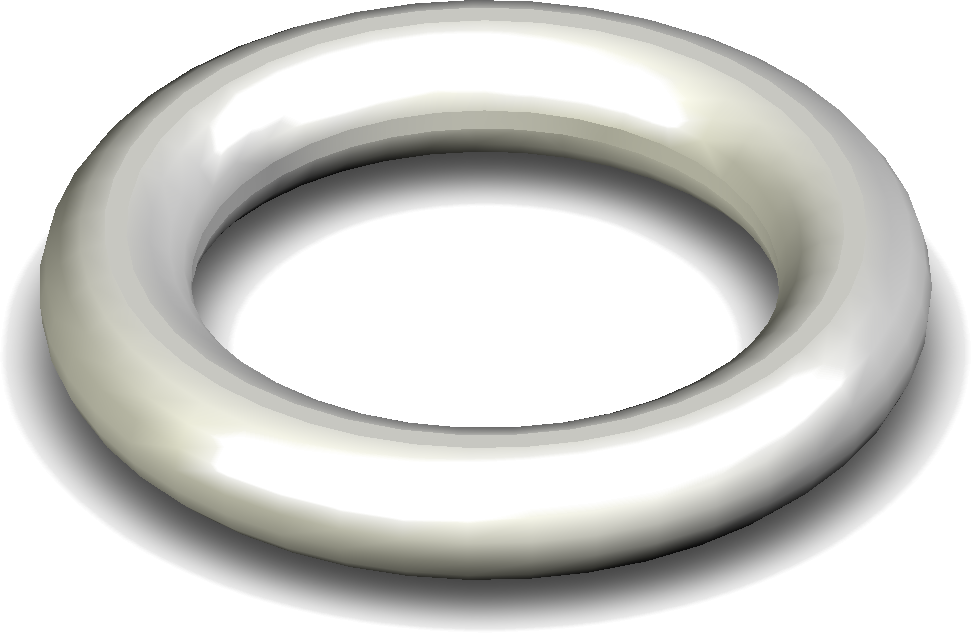

Joint de pompe | ||
| 28 |  |

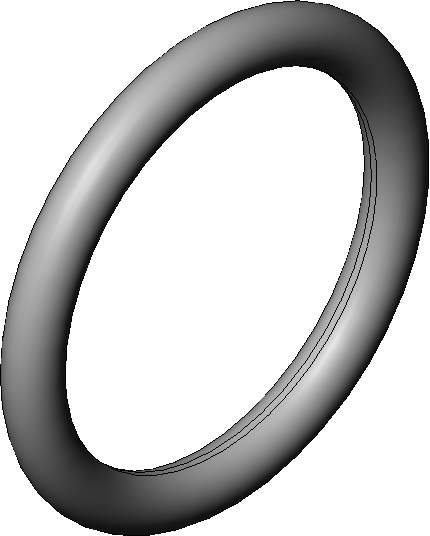

Joint torique de piston | ||
| 29 |  |

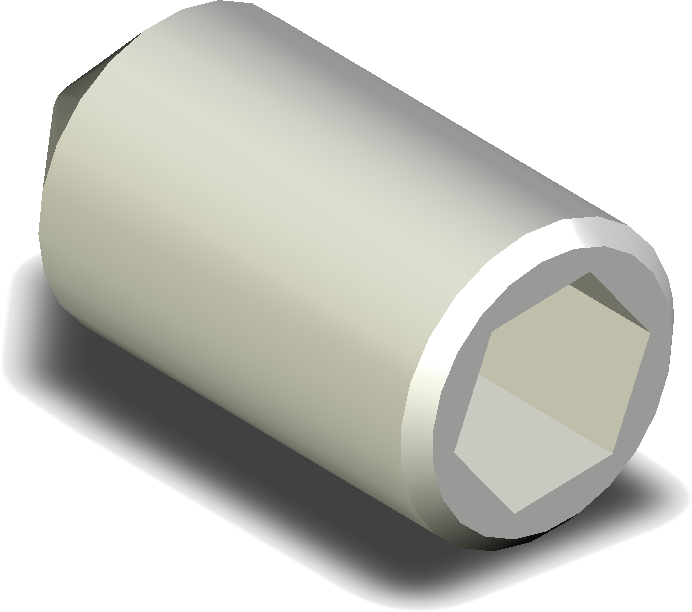

Vis de fixation du corps de pompe | ||
| 30 |  |

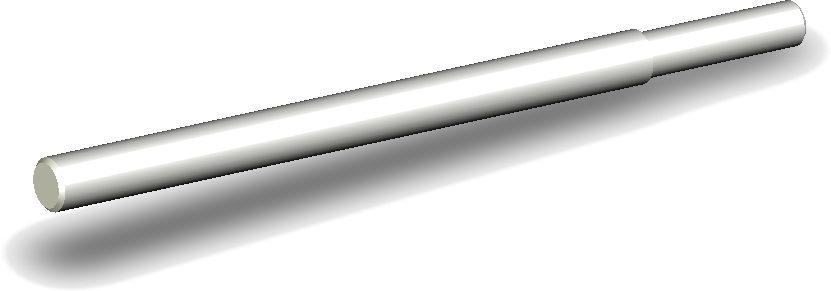

Levier | S 235 (E24) | |
| 31 |  |

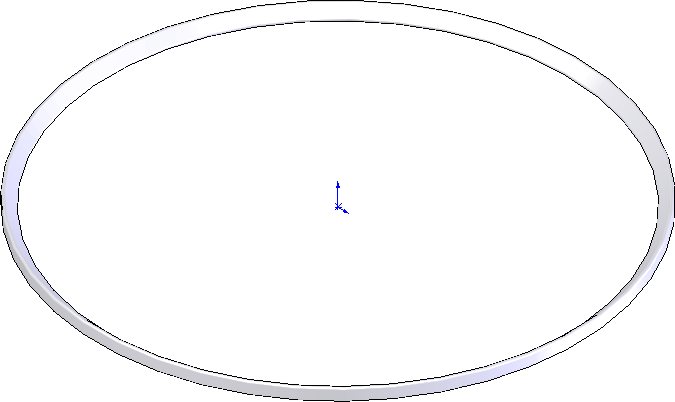

Joint torique de réservoir | ||
| 32 |  |

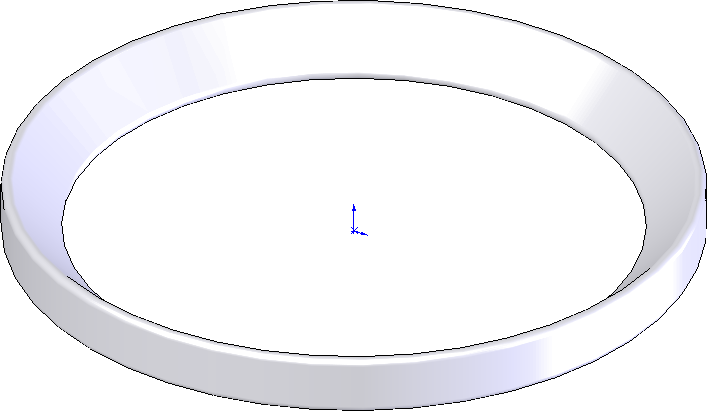

Joint torique de corps de pompe |
