Nomenclature
Cliquez sur l'image de la pièce pour la télécharger au format eDrawing.
Attention: les images ne sont pas à l'échelle.
| Rep | Image | Désignation (x quantité) |
|---|---|---|
| 1 |  |
Flasque gauche |
| 2 |  |
Flasque droit |
| 3 |  |

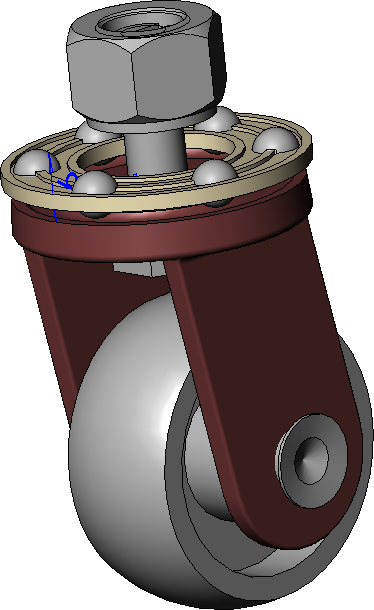

Roulette directrice assemblée (x2) |
| 4 |  |
Roue avant (x2) |
| 5 |  |
Axe roues avant (x2) |
| 6 |  |
Axe pivot vérin (x2) |
| 7 |  |
Axe pivot bras de levage |
| 8 |  |

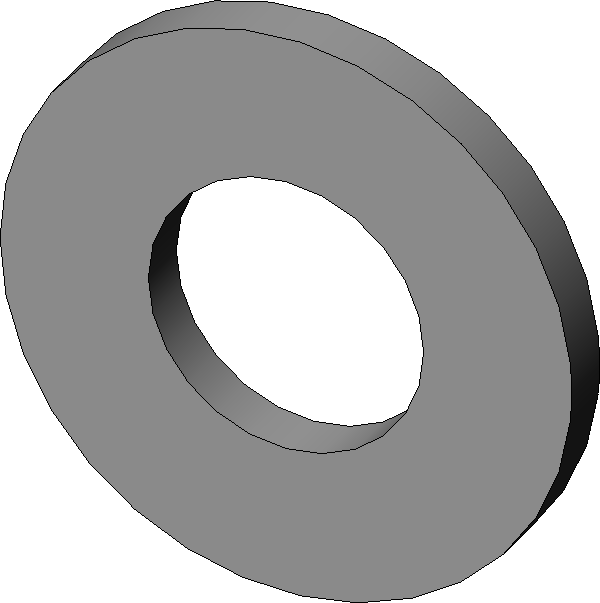

Rondelle M12 (x6) |
| 9 |  |
Écrou hexagonal ISO 4032-M12 (x6) |
| 10 |  |
Tourillon (x2) |
| 11 | |
Anneau élastique pour arbre 10x1 (x2) |
| 12 | |
Unité hydraulique |
