Analyse fonctionnelle

L'environnement de l'électro-vanne est le suivant :

• le micro ordinateur à travers un circuit de commande
• le circuit hydraulique
• l'environnement extérieur

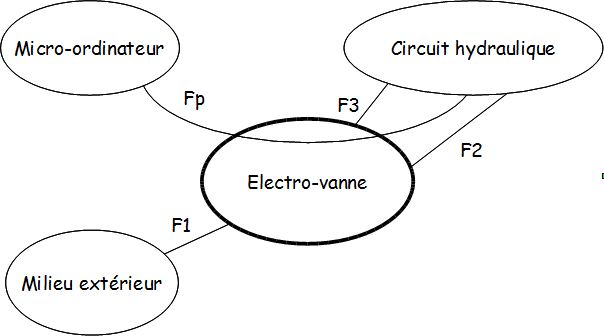

Le diagramme pieuvre de l'électrovanne est le suivant:

Fonctions de l'électro-vanne :

• Fp : commander l'ouverture et la fermeture d'un circuit hydraulique à l'aide d'un micro-ordinateur.
• F1 : ne pas inonder le milieu extérieur.
• F2 : s'adapter à l'orifice d'entrée du circuit hydraulique.
• F3 : s'adapter à l'orifice de sortie du circuit hydraulique.
