Nomenclature

Cliquez sur l'image de la pièce pour la télécharger au format eDrawing.

Attention: les images ne sont pas à l'échelle.

RepImageDésignation (x quantité)
1 Mors mobile Mors mobile

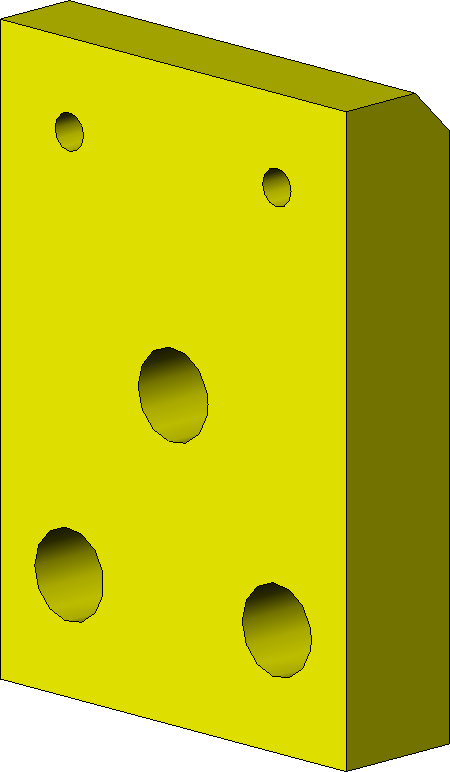

2 Mors fixe Mors fixe
3 Garniture de mors mobile Garniture de mors mobile
4 Vis FS M5-20 5-6 Vis FS M5-20 5-6 (x4)
5 Garniture de mors fixe Garniture de mors fixe
6 Vis de manoeuvre Vis de manoeuvre
7 Écrou H M12-8 Écrou H M12-8
8 Bague de renfort Bague de renfort
9 Tige de poignée Tige de poignée
10 Semelle Semelle

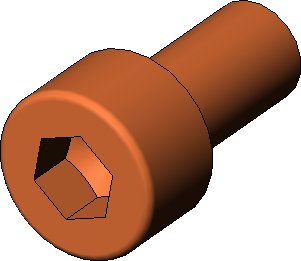

11 Vis CHc M5-10 - 8.8 Vis CHc M5-10 - 8.8 (x2)
12 Tige guide Tige guide (x2)
13 Vis sans tête HC M4-6 Vis sans tête HC M4-6 (x2)

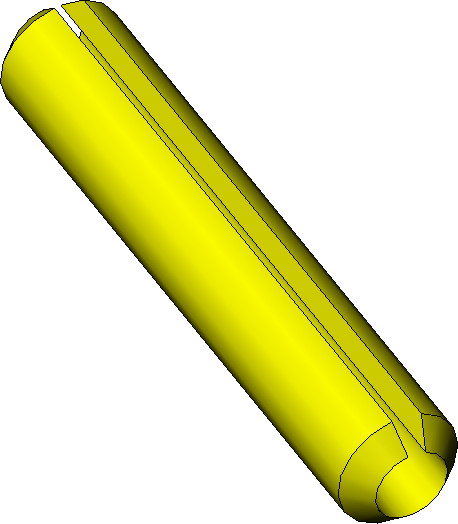

14 Goupille élastique Goupille élastique

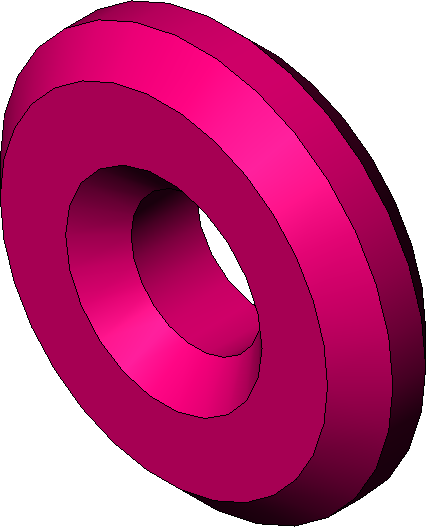

15 Embout de tige de poignée Embout de tige de poignée (x2)
