Nomenclature

Cliquez sur l'image de la pièce pour la télécharger au format eDrawing.

Attention: les images ne sont pas à l'échelle.

RepImageDésignation (x quantité)

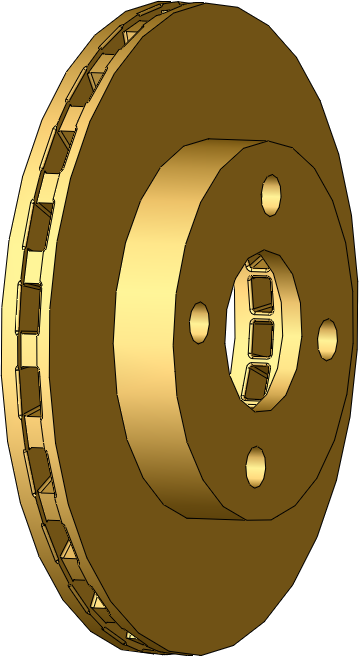

1 disque disque

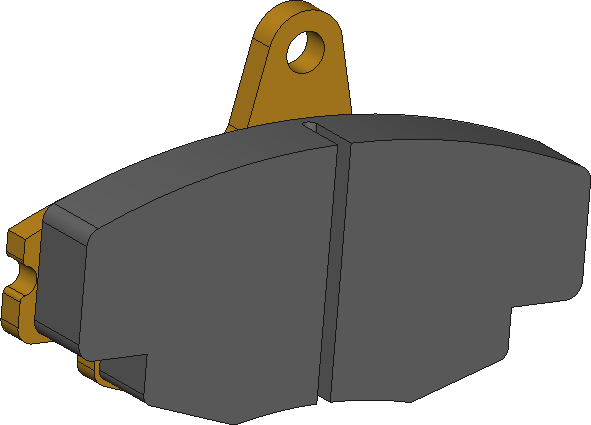

2 plaquette plaquette (x2)

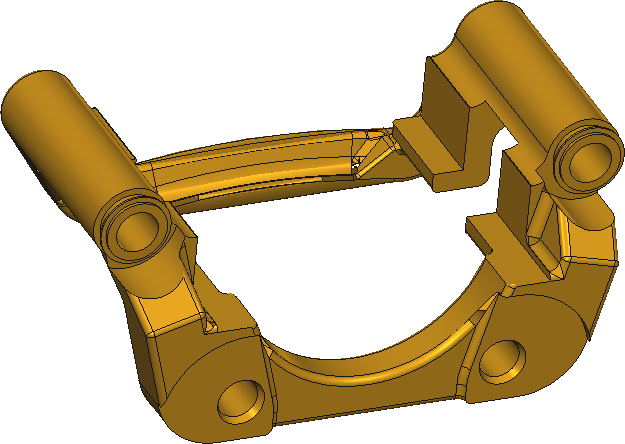

3 contre étrier contre étrier

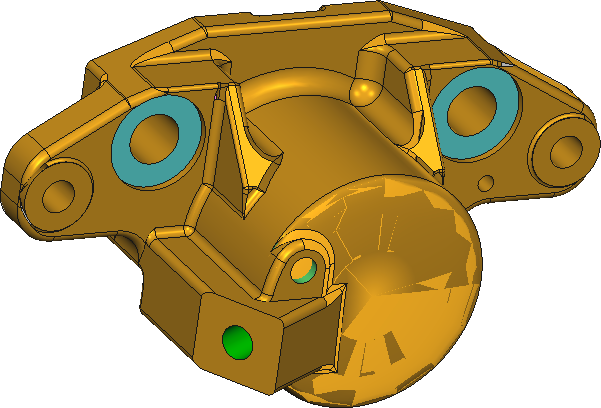

4 corps d'étrier corps d'étrier

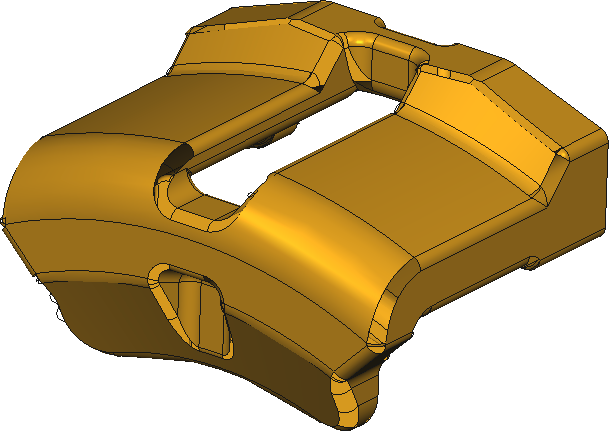

5 branche étrier branche étrier

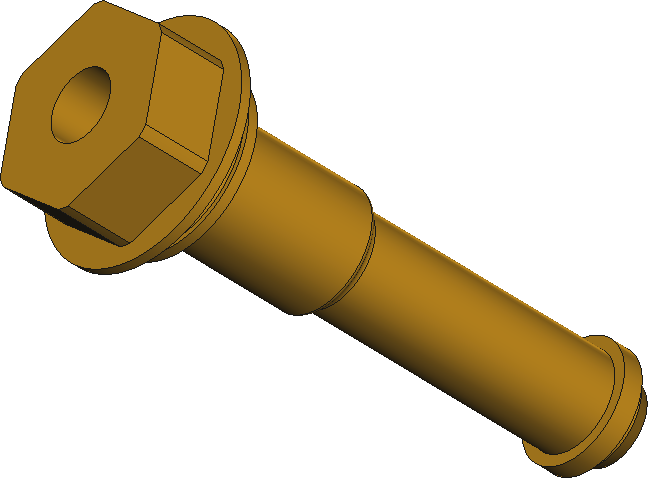

6 colonnette B colonnette B
7 tube colonnette B tube colonnette B

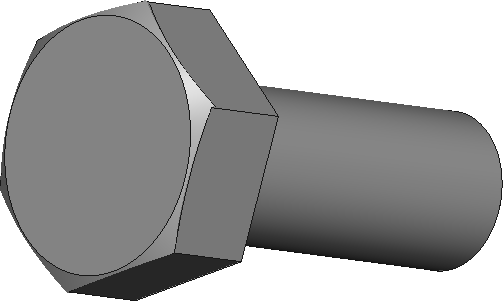

8 vis H78 vis H78 (x2)
9 colonnette A colonnette A

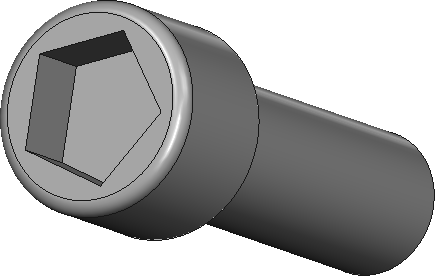

10 vis CHc147 vis CHc147 (x2)

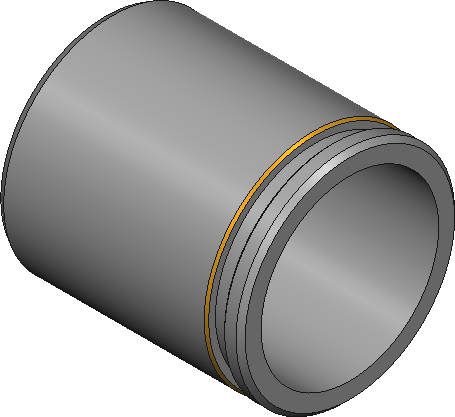

11 piston piston

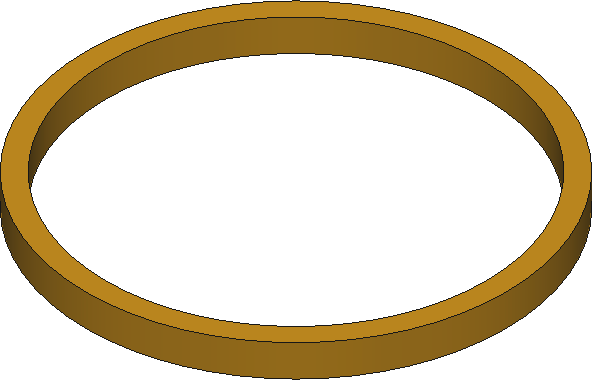

12 joint carré joint carré

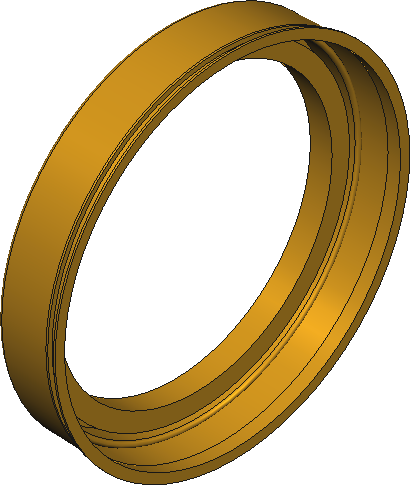

13 joint de piston joint de piston

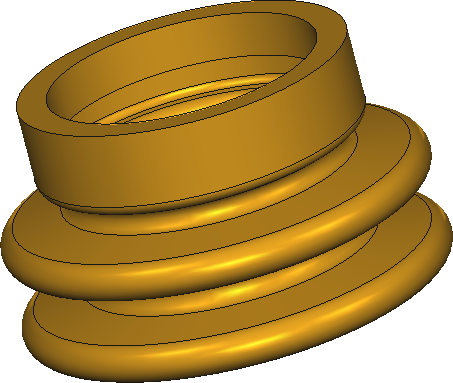

14 joint colonnette joint colonnette (x2)
