Nomenclature
Cliquez sur l'image de la pièce pour la télécharger au format eDrawing.
Attention: les images ne sont pas à l'échelle.
Cliquez sur le nom de la matière pour trouver sa définition sur wikipédia dans un nouvel onglet.
| Rep | Image | Désignation (x quantité) | Matière |
|---|---|---|---|
| 2 |  |

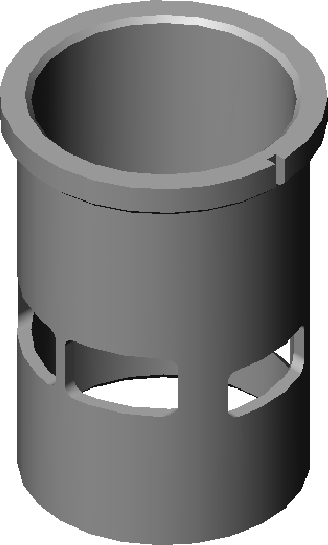

cylindre | C35 |
| 4 |  |

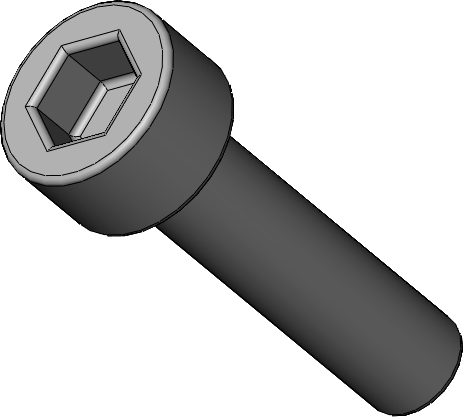

vis CHc M3-15 | |
| 7 |  |

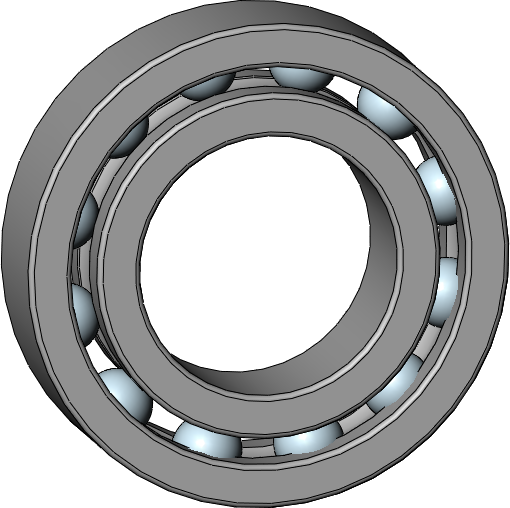

grand roulement | |
| 8 |  |

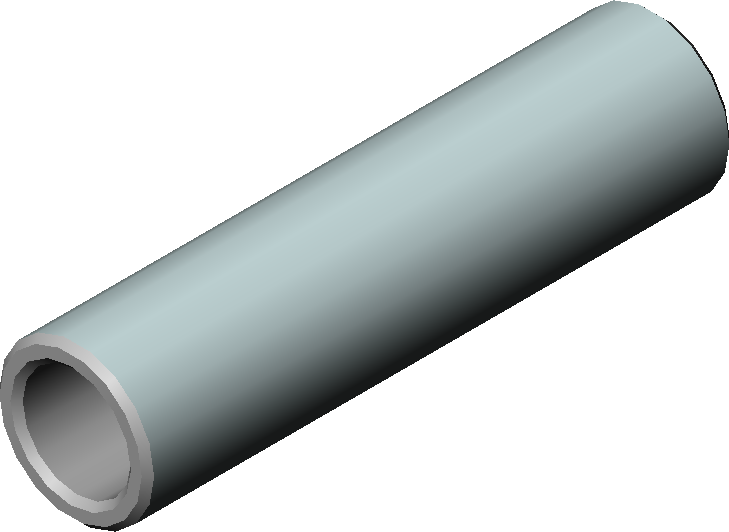

axe piston | C 40 |
| 9 |  |

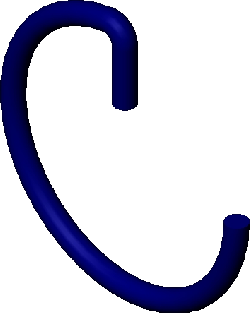

jonc | |
| 10 |  |

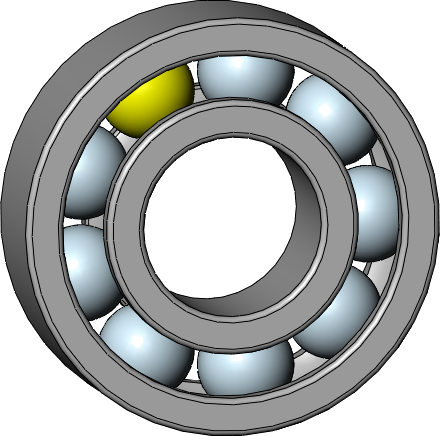

petit roulement | |
| 13 |  |
vilebrequin | C 40 |
| 14 |  |

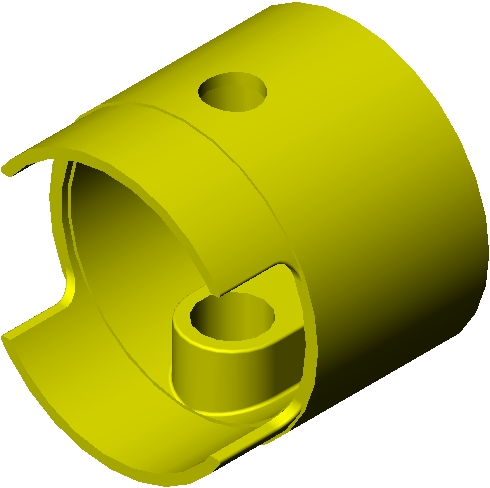

piston | C35 |
