Nomenclature

Cliquez sur l'image de la pièce pour la télécharger au format eDrawing.

Attention: les images ne sont pas à l'échelle.

RepImageDésignation (x quantité)

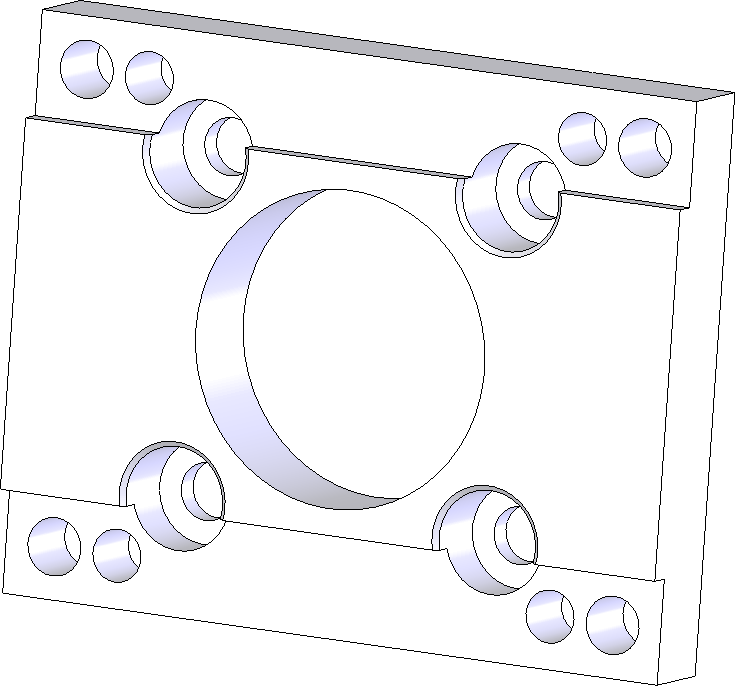

1 Support de vérin Support de vérin

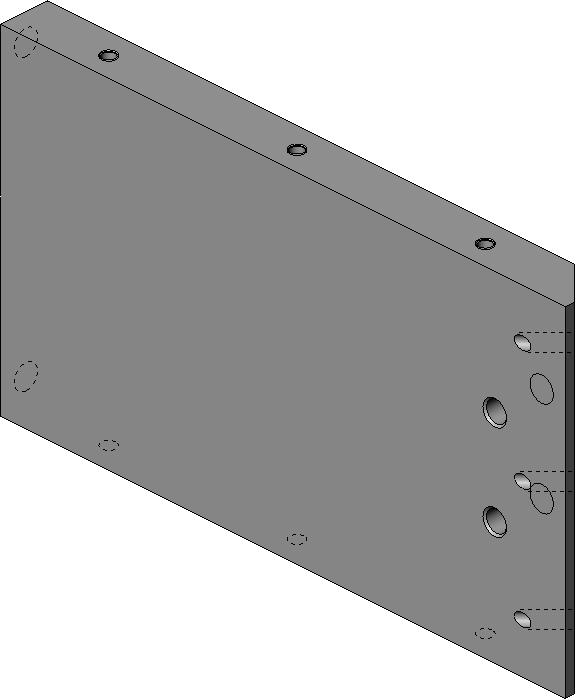

2 Fond Fond

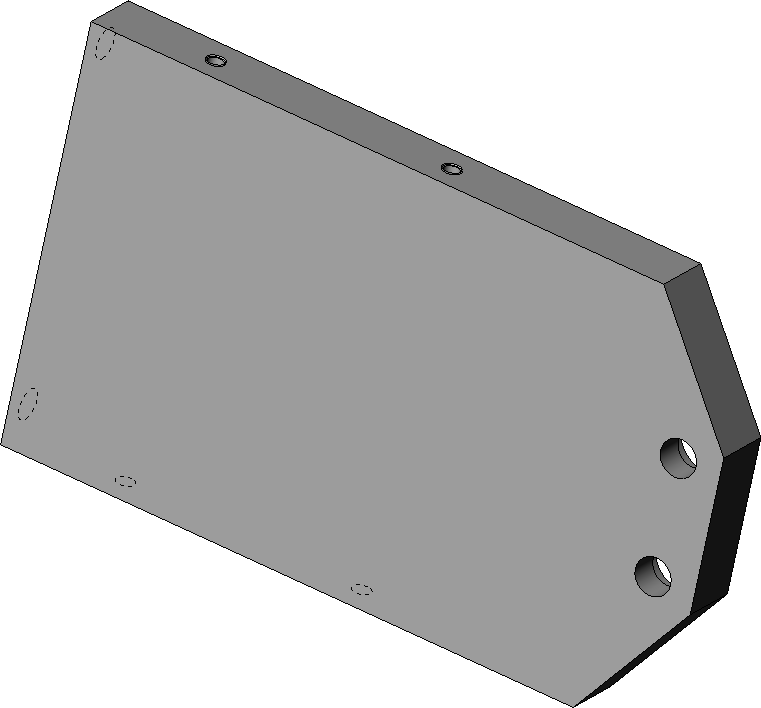

3 Plaque avant Plaque avant
4 Goupile ISO 87-34-5x16-A Goupile ISO 87-34-5x16-A (x4)

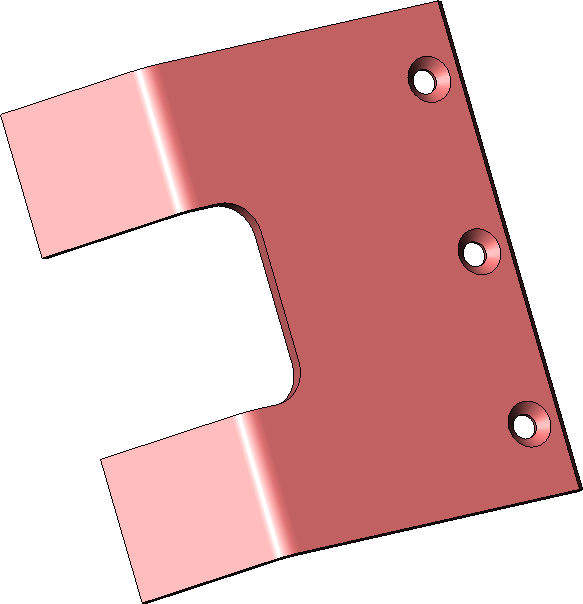

5 Tôle de protection Tôle de protection

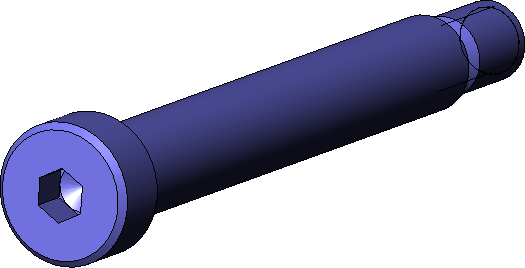

6 Vis épaulée M5x40 NF E 27-191 Vis épaulée M5x40 NF E 27-191 (x2)

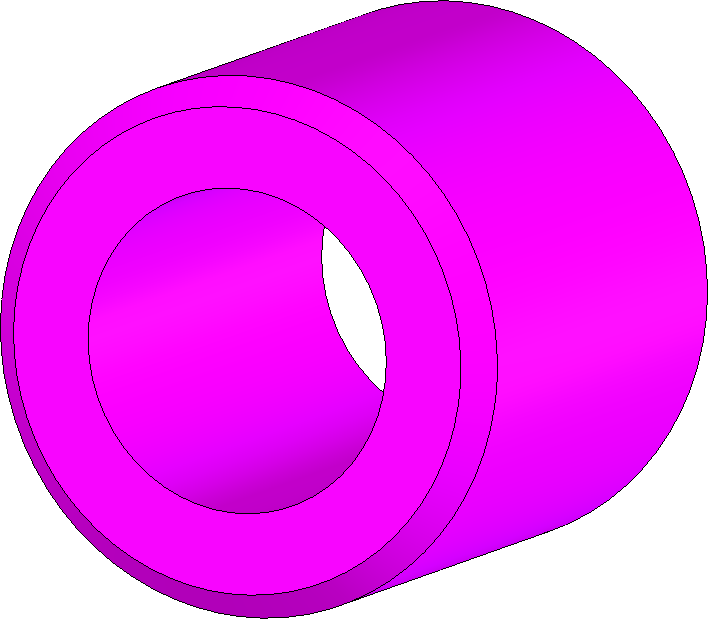

7 Entretoise Entretoise (x4)

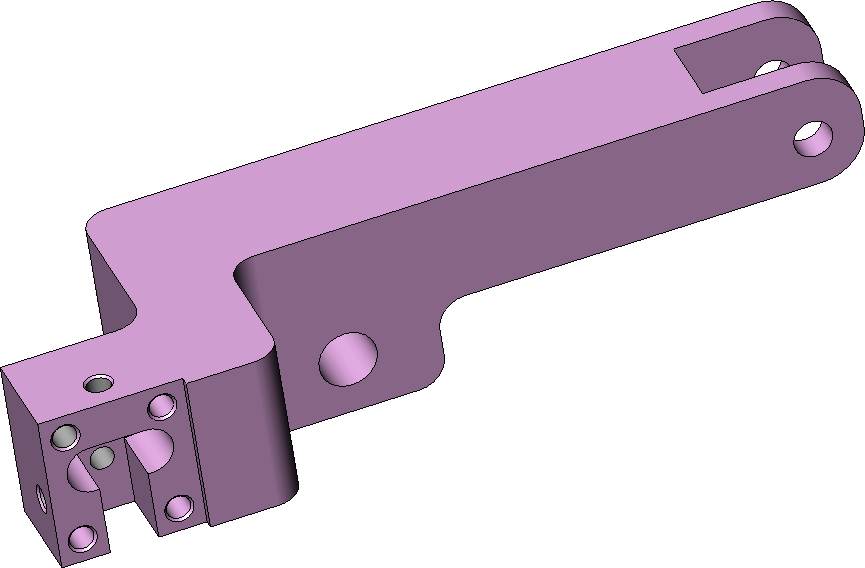

8 Bras supérieur Bras supérieur

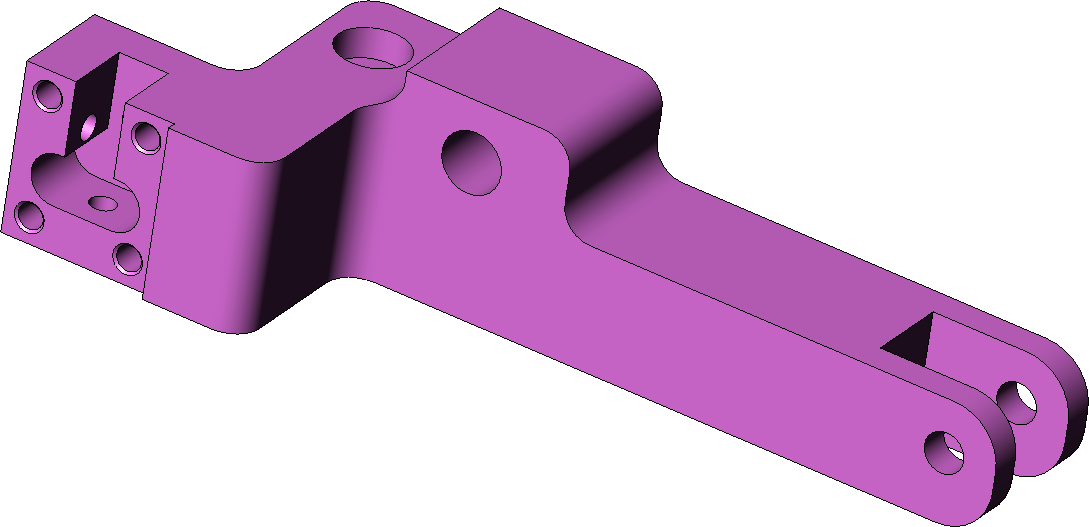

9 Bras inférieur Bras inférieur
10 Carter supérieur Carter supérieur
11 Carter inférieur Carter inférieur

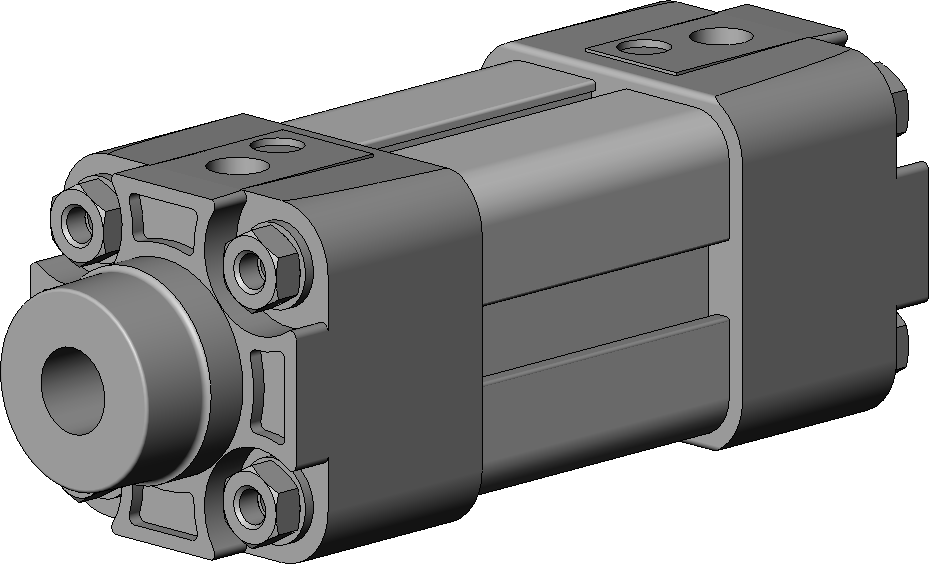

12 Corps vérin PES 32 P NA 254 Corps vérin PES 32 P NA 254

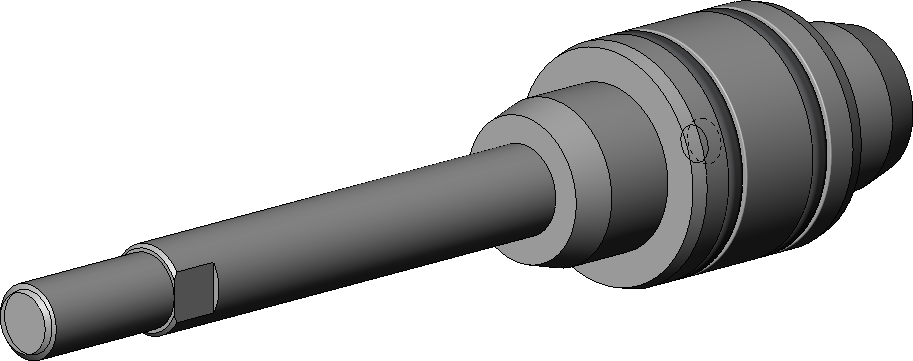

13 Piston PES 32 NA 25 DM4 Piston PES 32 NA 25 DM4

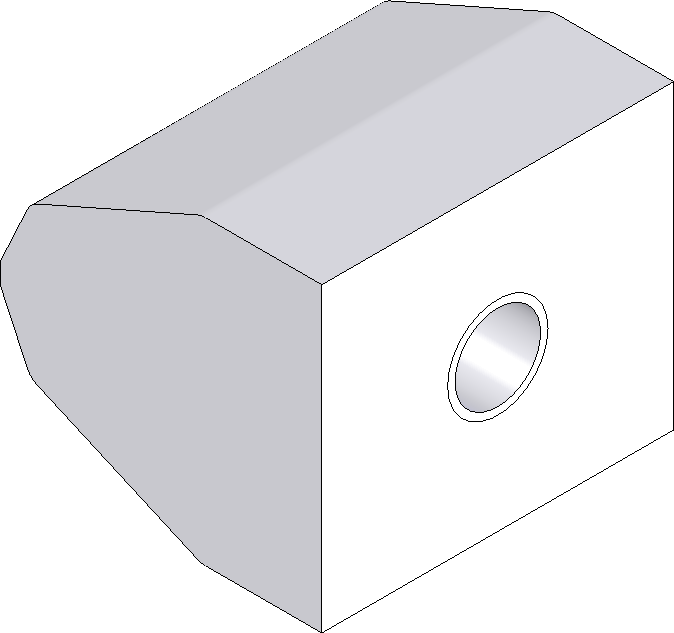

14 Came Came

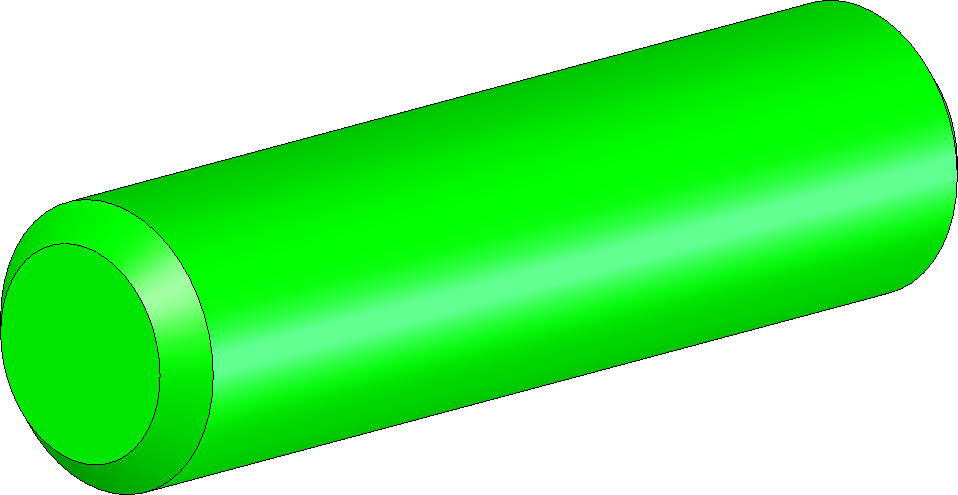

15 Axe Axe

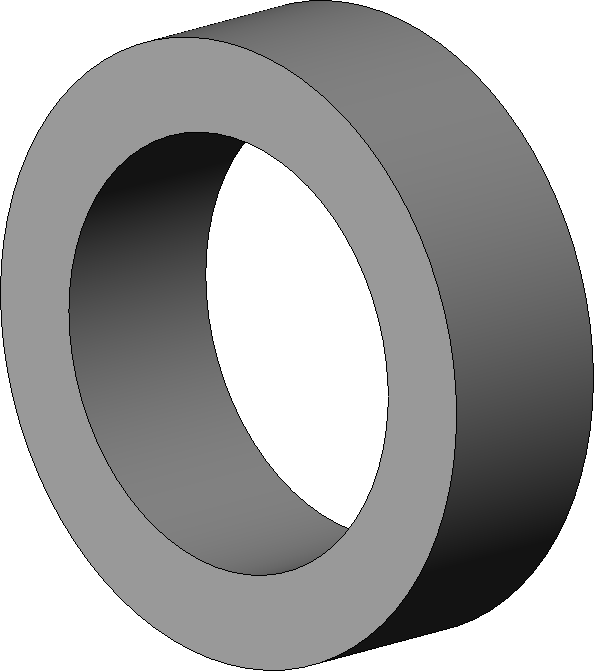

16 Entretoise ep. 1.8 Entretoise ep. 1.8

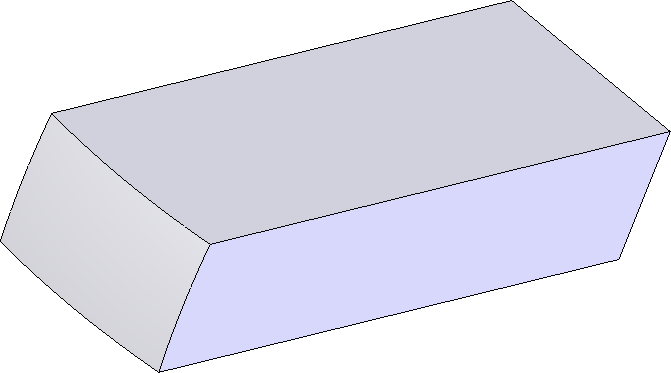

17 Enclume Enclume

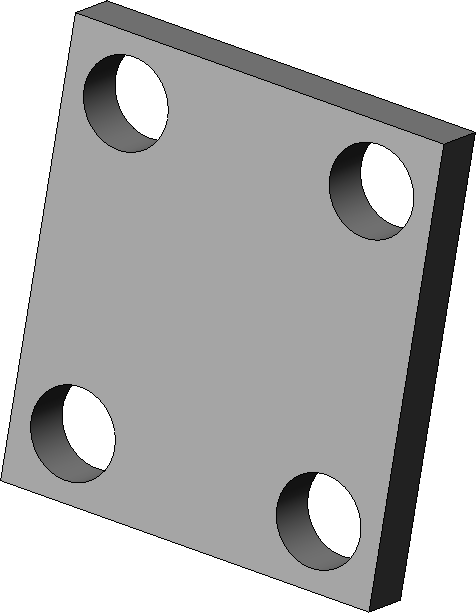

18 Plaque d'appui Plaque d'appui

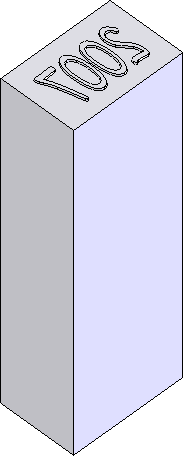

19 Poinçon Poinçon

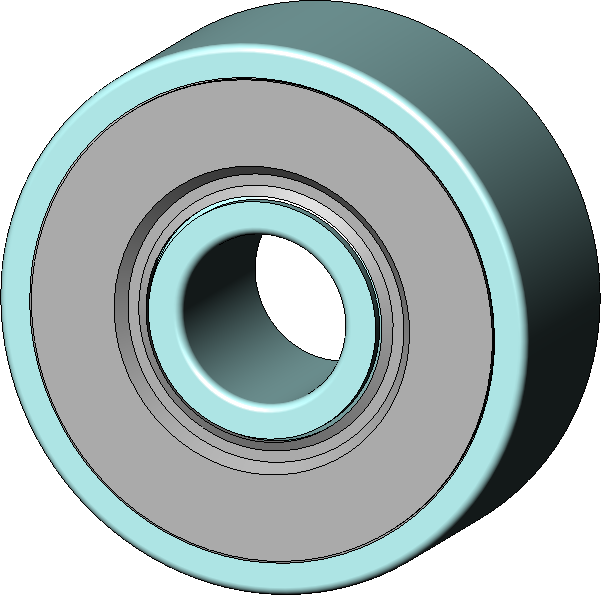

20 Roulement SNR 624EE Roulement SNR 624EE

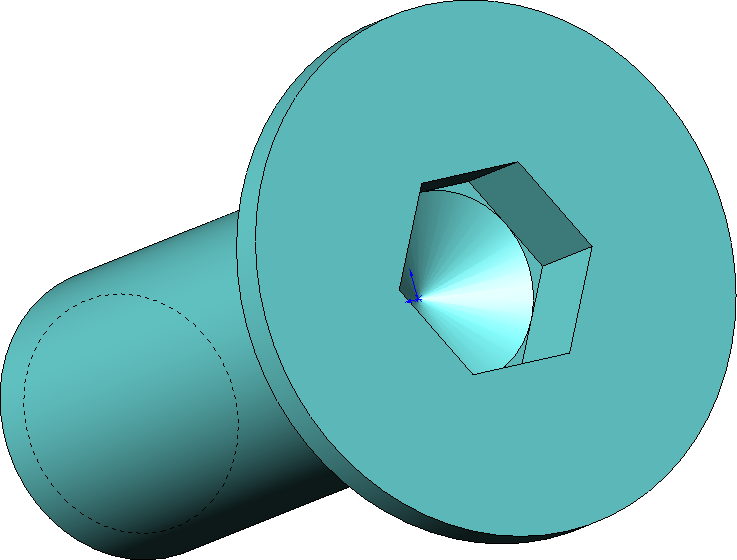

21 Vis FHC NF E 27-160M3X0,5-8-8.8 Vis FHC NF E 27-160M3X0,5-8-8.8 (x13)

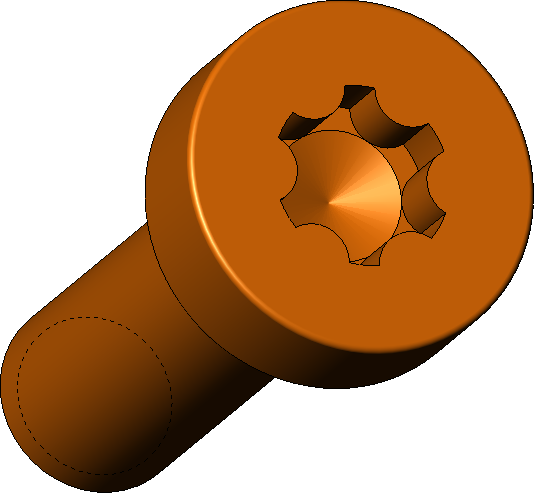

22 Vis CZX NF E25-11 M3-0,5-10-4,8-1 Vis CZX NF E25-11 M3-0,5-10-4,8-1 (x8)

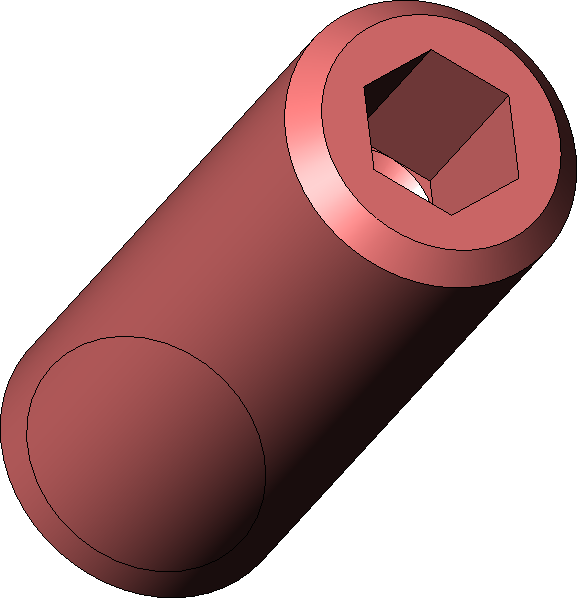

23 Vis sans tête à bout plat NF E-27-180 M3x0,5-8-3,3h Vis sans tête à bout plat NF E-27-180 M3x0,5-8-3,3h

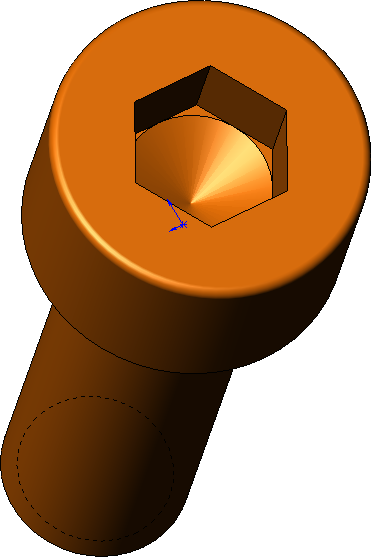

24 Vis ISO 4762-M5x16-8.8 Vis ISO 4762-M5x16-8.8 (x8)

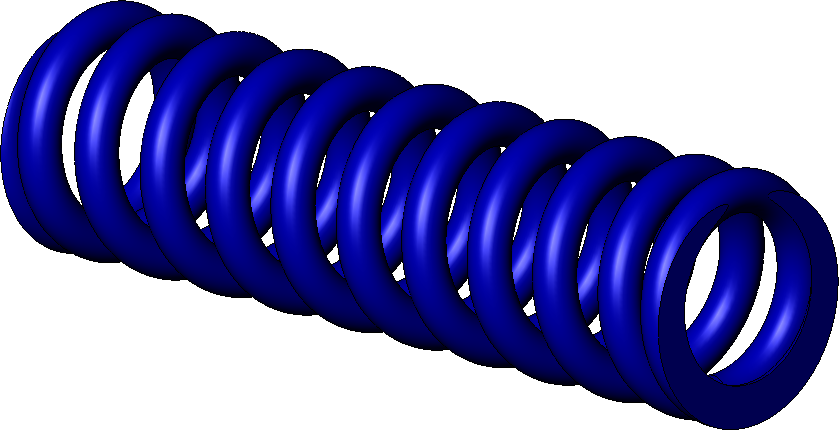

25 Ressort de rappel Ressort de rappel
