Nomenclature
Cliquez sur l'image de la pièce pour la télécharger au format eDrawing.
Attention: les images ne sont pas à l'échelle.
Rep | Image | Désignation (x quantité) |
---|---|---|
1 | ![]() |

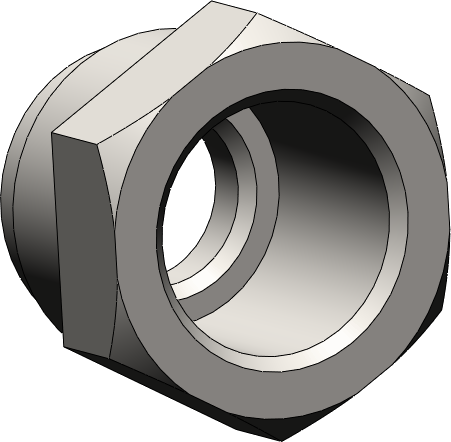

raccord |
2 | ![]() |

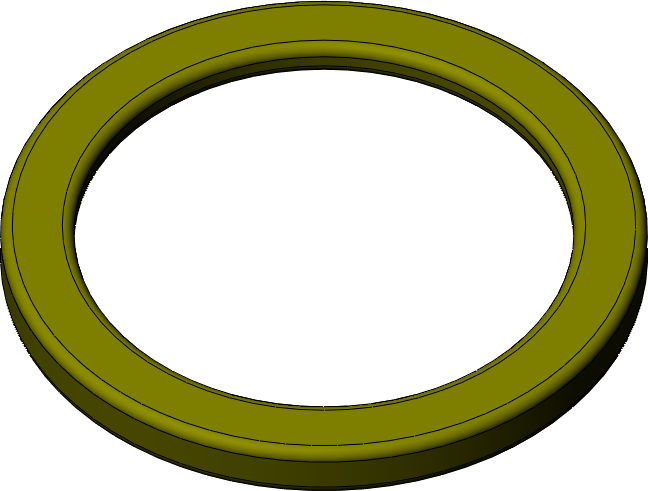

joint de bague |
3 | ![]() |

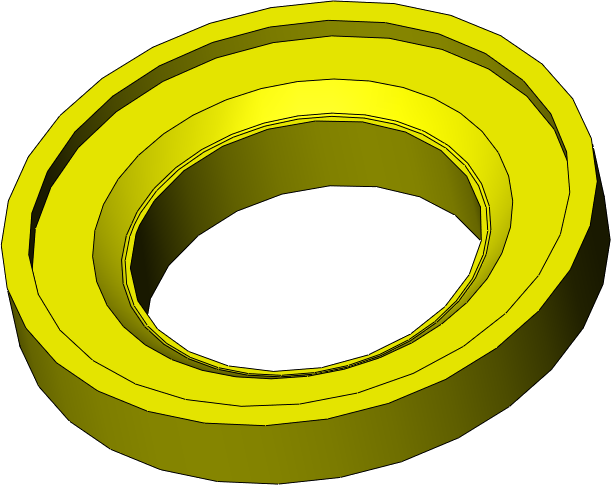

bague (x2) |
4 | ![]() |

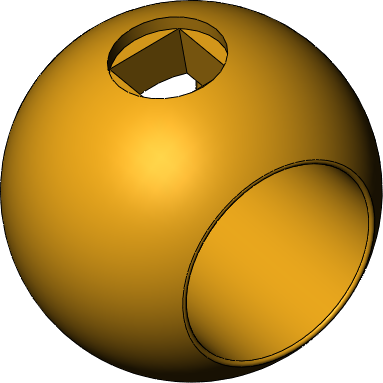

bille |
5 | ![]() |

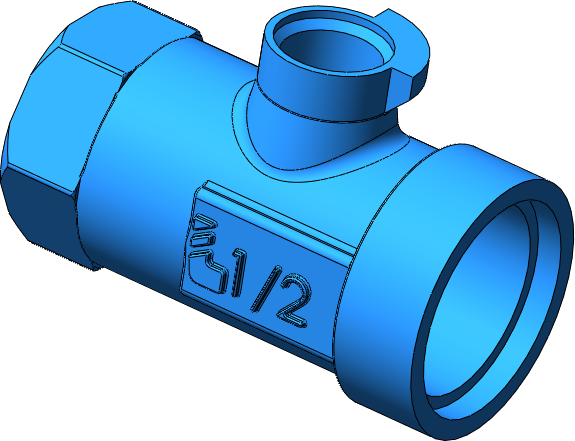

corps |
6 | ![]() |

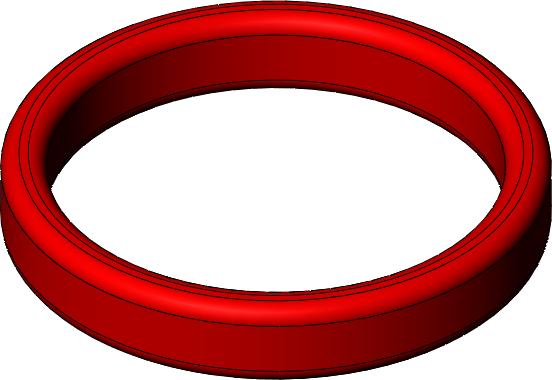

joint entraineur |
7 | ![]() |

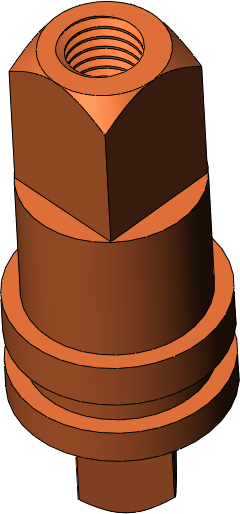

entraineur |
8 | ![]() |

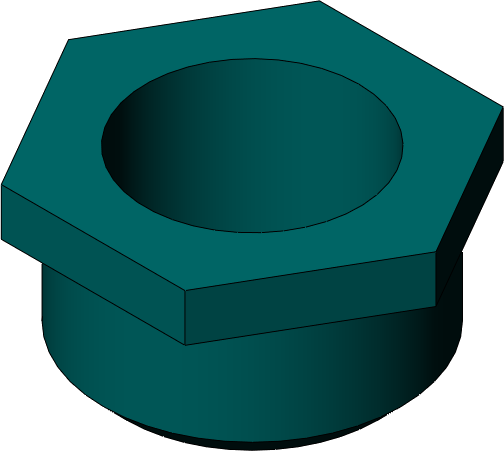

guide entraineur |
9 | ![]() |
butée mobile |
10 | ![]() |

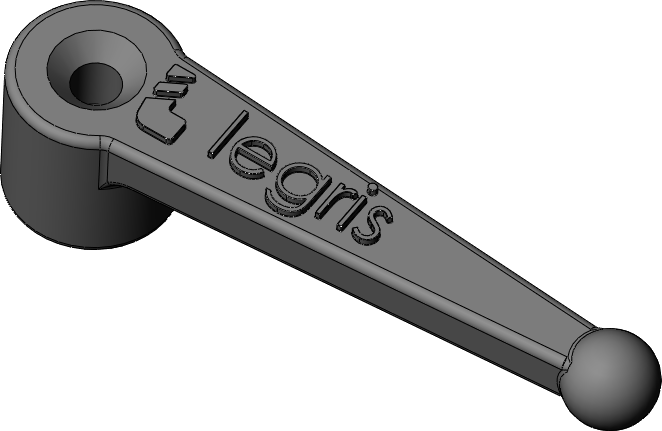

levier de manœuvre |
11 | ![]() |

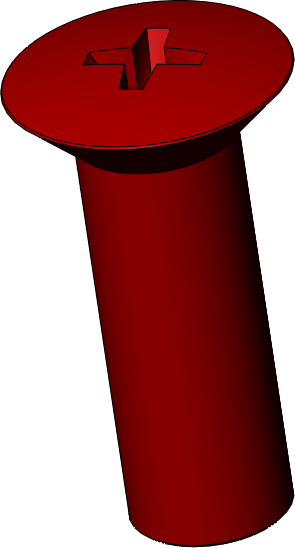

vis |
