Boîtier de raccord rotatif

Le boîtier de raccord rotatif est un élément de l'ensemble raccord rotatif destiné à équiper une unité de distribution d'eau minérale.

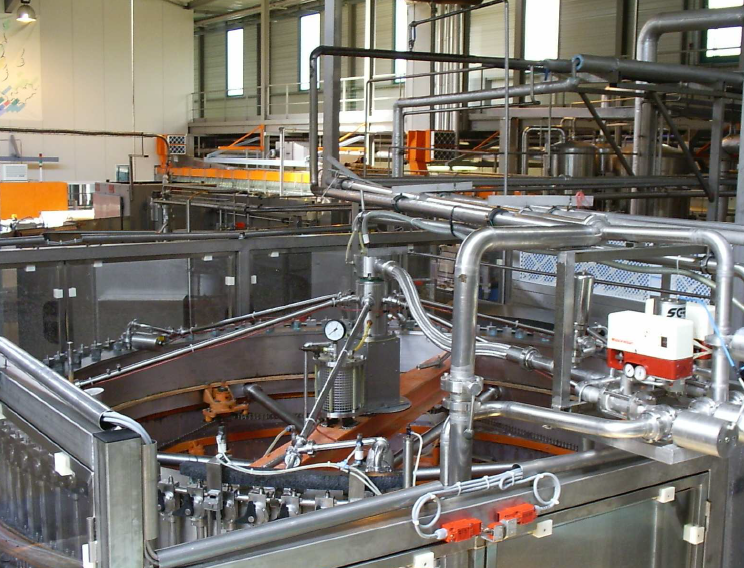

Unité de distribution d'eau

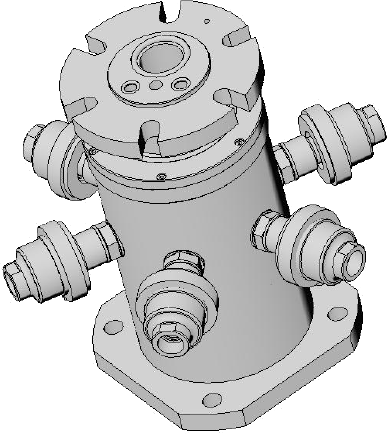

Raccord rotatif

Mise en situation

Un montage de bridage permet d'assurer la mise et le maintient en position des boîtiers des raccords tournants pour l'ensemble des opérations (perçages, taraudages et lamages radiaux).

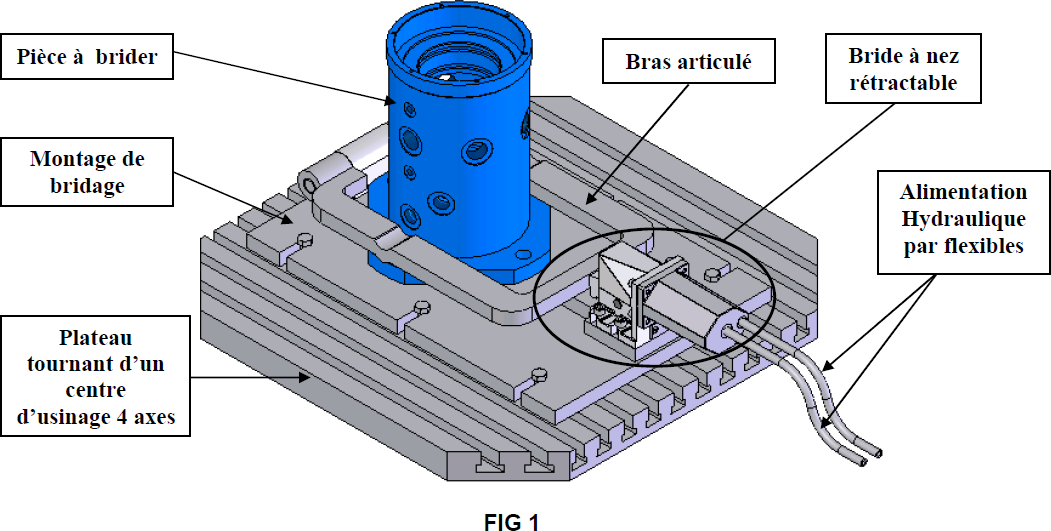

Ce montage est constitué de (voir FIG 1)
• Un bras articulé fixé sur le montage qui vient en appui sur la pièce.
• Une bride à nez rétractable fixée sur le montage.

L'ensemble est monté sur un plateau tournant d'un centre d'usinage 4 axes.

L'alimentation hydraulique se fait par les tuyaux flexibles.
