Nomenclature
Cliquez sur l'image de la pièce pour la télécharger au format eDrawing.
Attention: les images ne sont pas à l'échelle.
Cliquez sur le nom de la matière pour trouver sa définition sur wikipédia dans un nouvel onglet.
| Rep | Image | Désignation (x quantité) | Matière | Observations |
|---|---|---|---|---|

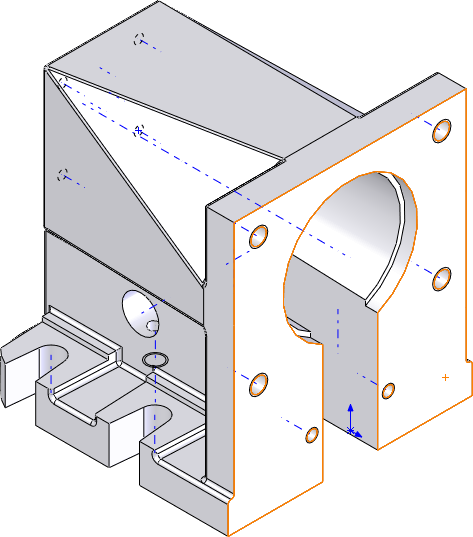

| 1 |  |
Tête de bride | EN-GJS-600-2 | |

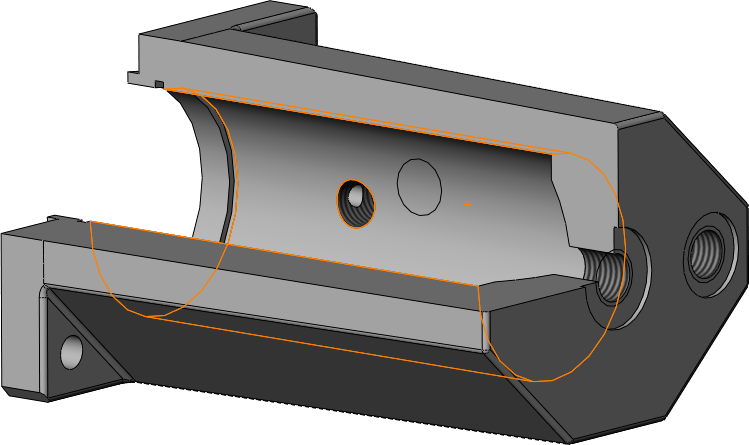

| 2 |  |
Corps de vérin | EN-GJS-600-2 | Image avec 1/4 enlevé |
| 3 |  |

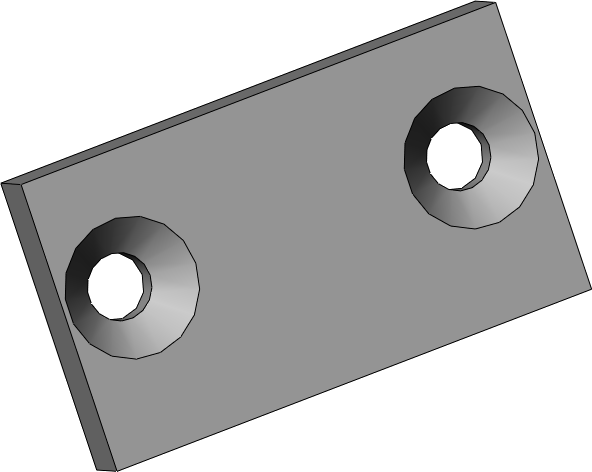

Support lame de ressort | S 235 (E24) | |
| 4 |  |

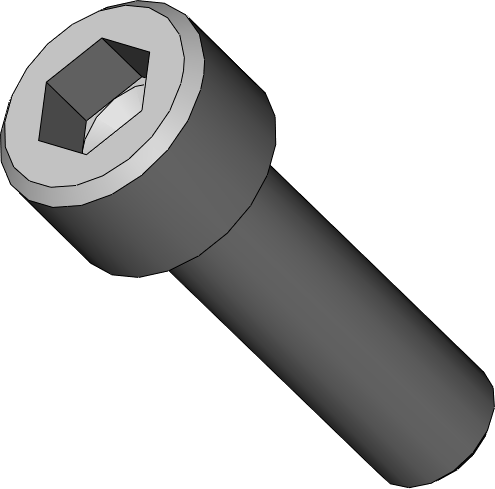

Vis à tête cylindrique à 6 pans creux M3-6 (x3) | Commerce | |
| 5 |  |

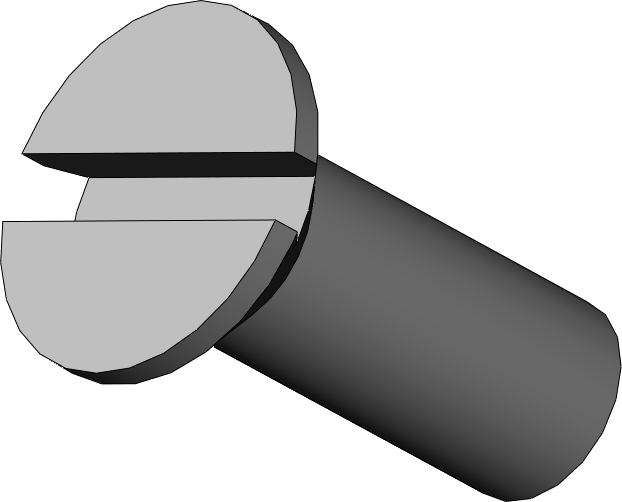

Vis à tête fraisée fendue M4-13 (x2) | Commerce | |

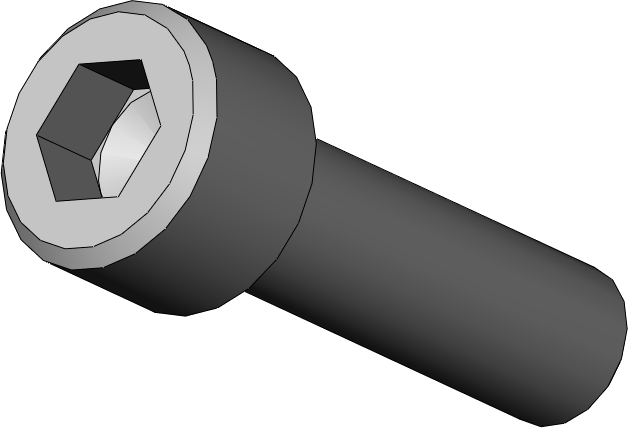

| 6 |  |
Vis à tête cylindrique à 6 pans creux M6-20 (x4) | Commerce | |
| 7 |  |
Rondelle Grower W6 (x4) | Commerce | |
| 8 |  |
Vis sans tête à six pans creux | Commerce | |

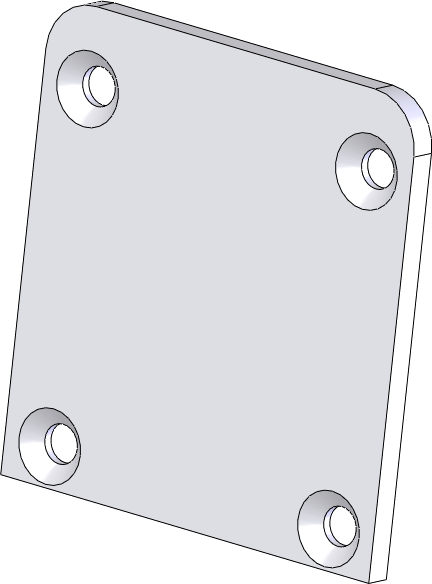

| 9 |  |
Plaquette avant | EN AW 2017 | |
| 10 |  |
Vis à tête fraisée fendue M3-8 (x4) | Commerce | |

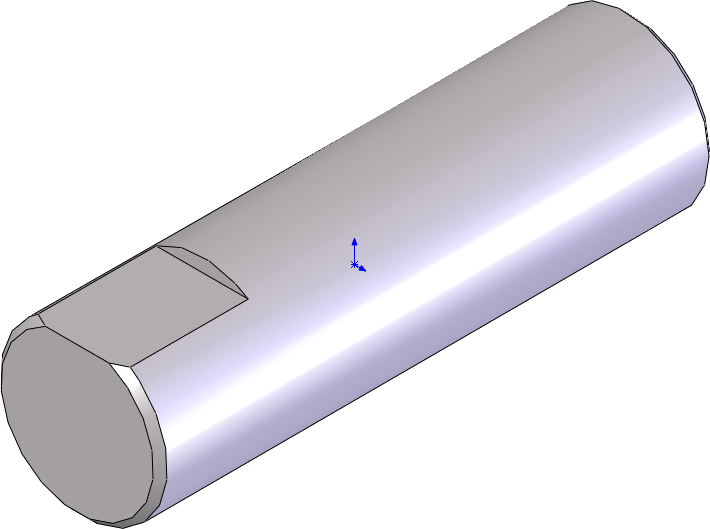

| 11 |  |
Axe | C 55 | |
| 12 |  |
Anneau élastique pour alésage 40x1,75 | Commerce | |

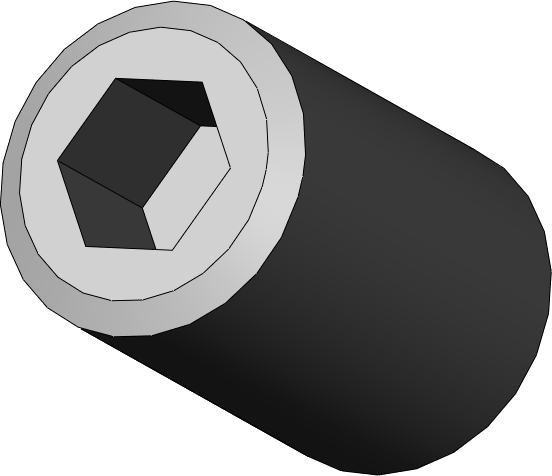

| 13 |  |

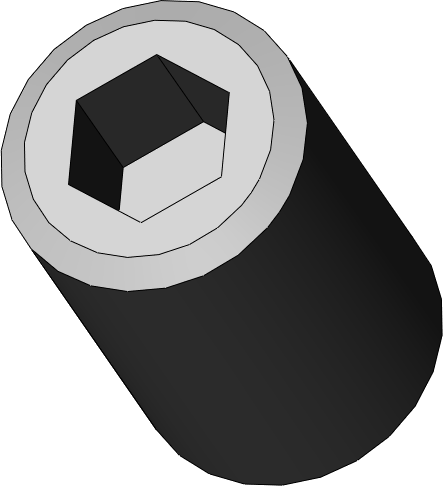

Vis sans tête à six pans creux M6-10 | Commerce | |
| 14 |  |

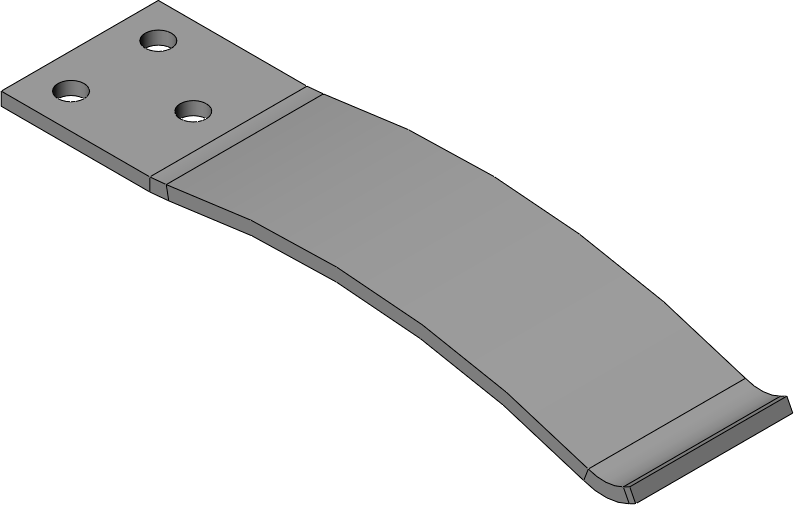

Lame de ressort | 55 Cr3 | |

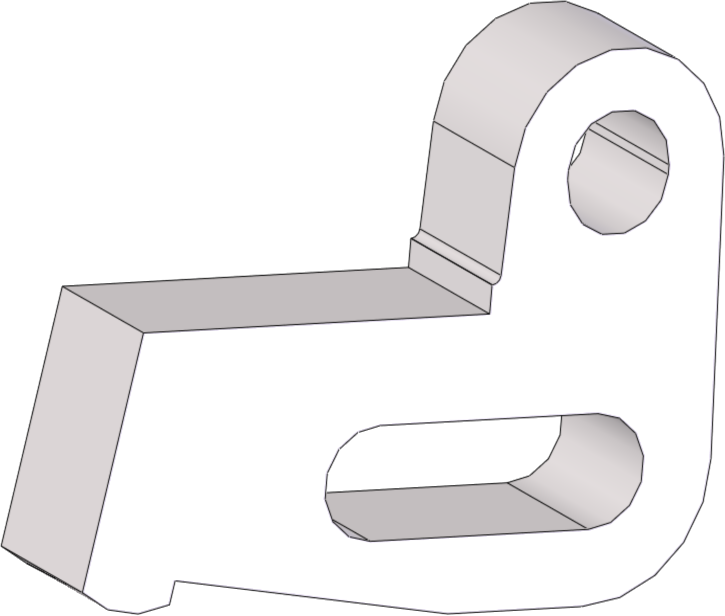

| 15 |  |
Nez de bride | E 295 | |

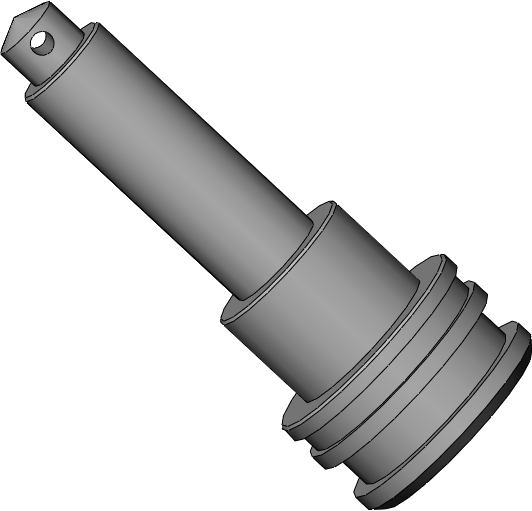

| 16 |  |
Piston | Commerce | |
| 17 |  |

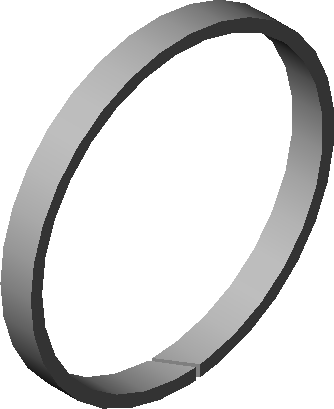

Segment de guidage de 40 | téflon | |

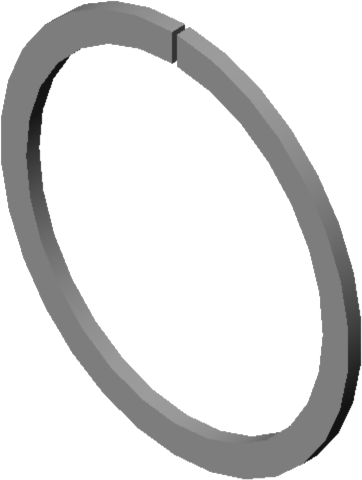

| 18 |  |
Bague anti extrusion 34-40 (x3) | téflon | |

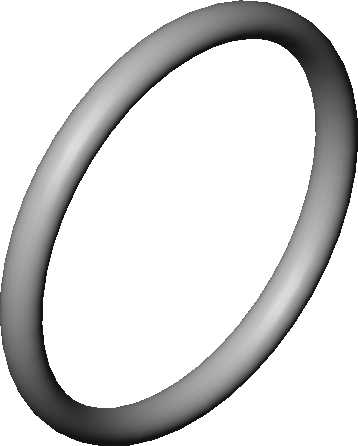

| 19 |  |
Joint torique 35,6x3,6 (x2) | Commerce | |
| 20 |  |

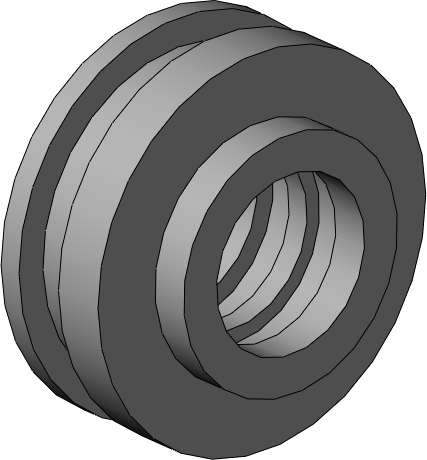

Douille | Commerce | |

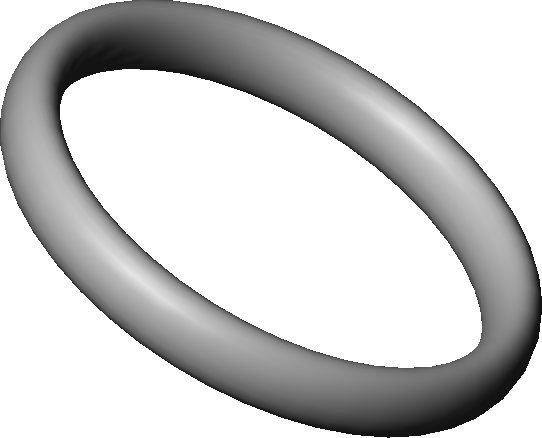

| 21 |  |
Joint torique 16,6x2,7 | Commerce | |

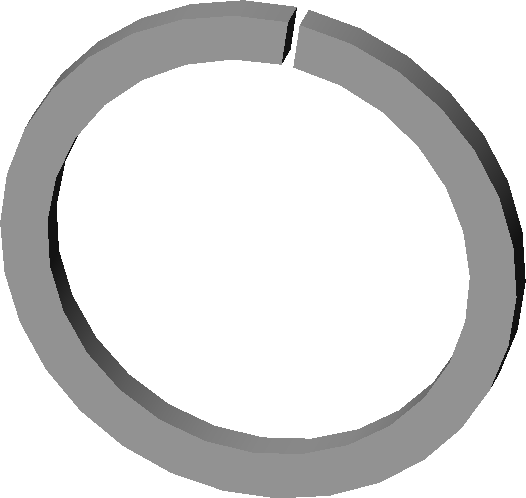

| 22 |  |
Bague anti-extrusion 18-21 | téflon | |
| 23 |  |

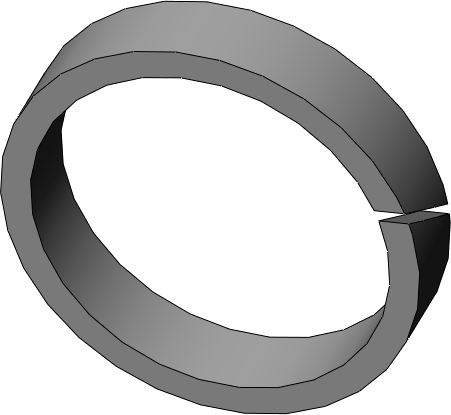

Segment de guidage de 18 | C35 | |

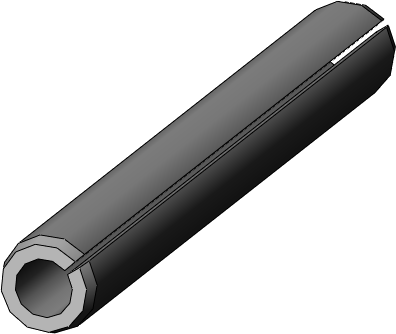

| 24 |  |
Goupille élastique 4 x 35 | Commerce | |

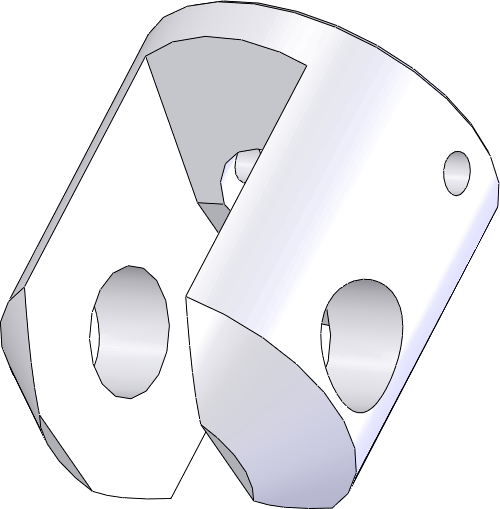

| 25 |  |
chape | C35 | |
| 26 |  |

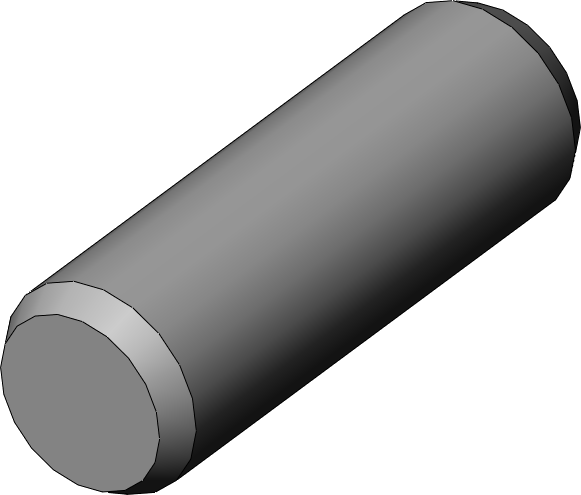

Axe de chape | ||
| 26 | |
Axe de chape | C 55 | |

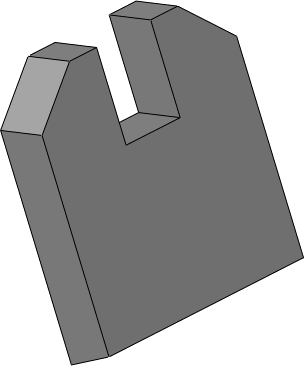

| 27 |  |
Plaquette plastique | ||

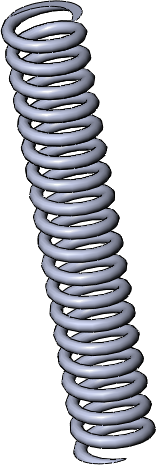

| 28 |  |
Ressort de compression | Commerce |
